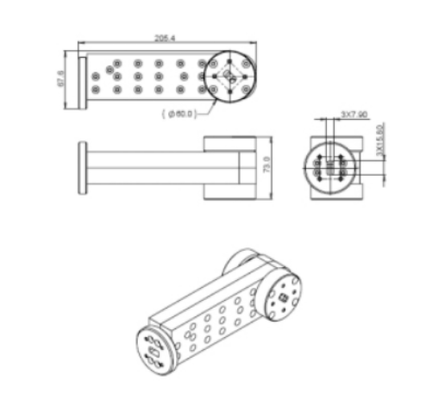

14.4-15.35GHz WR-140 CUPLER GUIDA D'ONDA

14.4-15.35GHz GUIDA D'ONDA ACC.

• Bassa perdita di inserzione nel percorso di trasmissione principale
• Elevata capacità di gestione della potenza (sia media che di picco)
• Funzionamento a banda larga (disponibili multi-ottava)

Principio di funzionamento di unACCOPPIATORE A GUIDA D'ONDA

UnACCOPPIATORE A GUIDA D'ONDA è un dispositivo direzionale passivo a quattro porte che campiona una frazione della potenza a microonde che viaggia in una guida d'onda principale.
UnACCOPPIATORE A GUIDA D'ONDA è costituito da una guida d'onda principale (linea primaria) e una guida d'onda secondaria (linea accoppiata), con aperture o fessure di accoppiamento lungo la loro parete comune.
UnACCOPPIATORE A GUIDA D'ONDA trasferisce una porzione predeterminata della potenza incidente dalla linea principale alla linea accoppiata, mentre la potenza rimanente continua attraverso la linea principale.
UnACCOPPIATORE A GUIDA D'ONDA opera in base al principio di interferenza e sovrapposizione delle onde attraverso le aperture di accoppiamento.
UnACCOPPIATORE A GUIDA D'ONDA è intrinsecamente direzionale: accoppia solo l'onda in avanti (nella linea principale) alla porta accoppiata, mentre l'onda inversa viene accoppiata alla porta isolata.
UnACCOPPIATORE A GUIDA D'ONDA ha quattro porte: porta di ingresso, porta di uscita (passante), porta accoppiata e porta isolata.
UnACCOPPIATORE A GUIDA D'ONDA raggiunge il suo livello di accoppiamento (ad esempio, 10 dB, 20 dB, 30 dB o 40 dB) controllando le dimensioni, il numero e la spaziatura delle aperture di accoppiamento.
UnACCOPPIATORE A GUIDA D'ONDA fornisce un'elevata direttività, il che significa che la potenza accoppiata dalla direzione in avanti è molto maggiore rispetto alla direzione inversa.
La porta isolata di unACCOPPIATORE A GUIDA D'ONDA deve essere terminata con unCARICO PER GUIDA D'ONDA per assorbire qualsiasi energia indesiderata accoppiata inversamente.
