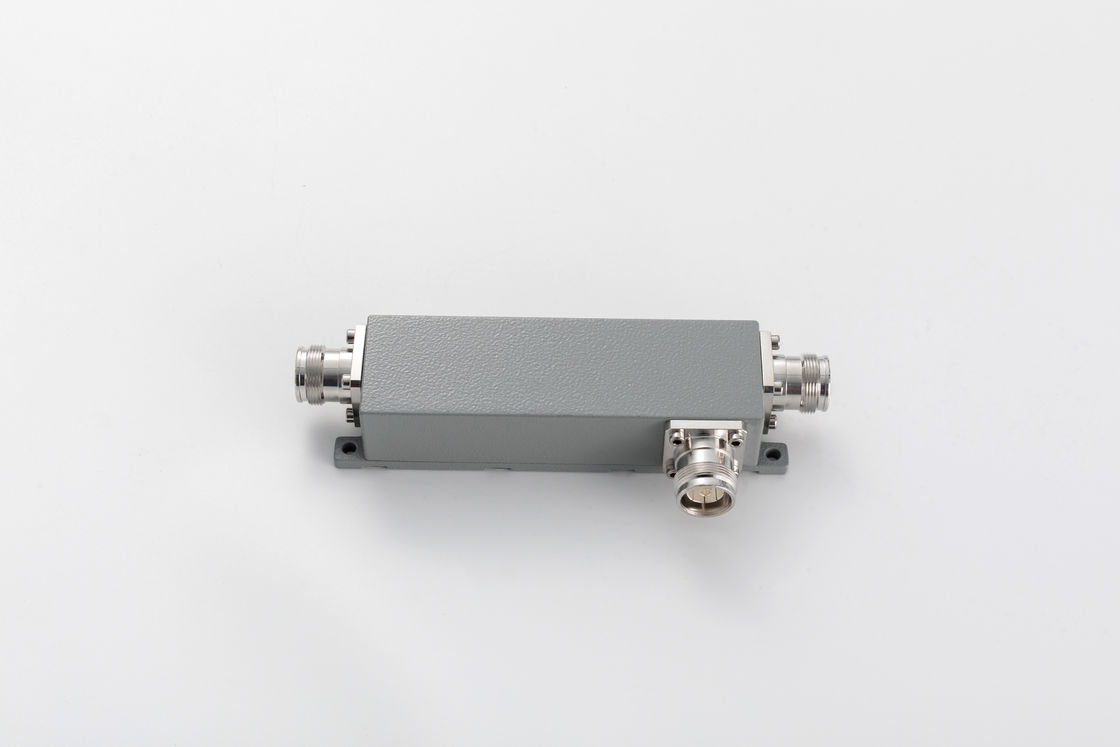

550-6000MHz 4.3-10 Accoppiamento direzionale femminile

Name: 550-6000MHz 4.3-10 Accoppiamento direzionale femminile
Brand: HeFei Vinncom Electronic Technology Co.,Ltd.
SKU: VN-DC-0560-OPx-XXX
Price: 360.00 USD
Availability: InStock

Dettagli del prodotto

Luogo di origine: Cina

Marca: Vinncom

Certificazione: RoHS/ISO9000

Numero di modello: VN-DC-0560-OPx-XXX

Termini di trasporto & di pagamento

Quantità di ordine minimo: 5 pezzi

Prezzo: negotiable

Termini di pagamento: L/C, D/A, D/P, T/T

Ottenga il migliore prezzo

Contatto ora

Specifiche

Descrizione

Specifiche

Evidenziare:
                                                                                                                                                                                                                                                                                                                                                  Accoppiamento direzionale DAS RF, Accoppiamento direzionale RF 3dB, Accoppiamento direzionale DAS 3db


Frequenza operativa (megahertz):	550-6000	Impedenza (Ohm):	50
Vswr:	≤1,35	IM3 (dBc @ 2×43dBm):	-150/-155/-161/-165
Grado di protezione:	Protezione IP65

Frequenza operativa (megahertz):	550-6000
Impedenza (Ohm):	50
Vswr:	≤1,35
IM3 (dBc @ 2×43dBm):	-150/-155/-161/-165
Grado di protezione:	Protezione IP65

Descrizione

550-6000MHz 4.3-10 Accoppiamento direzionale femminile

550-6000MHz 4.3-10 Accoppiamento direzionale femminile

Isolamento elevato
Larghezza di banda
Buona pianura

VN-DC-05560-OPx-xxx.pdf

Numero della parte	L'indice di emissione deve essere conforme alle prescrizioni di cui all'allegato II.
Frequenza di funzionamento (MHz)	550-6000
Impedenza (Ohm)	50
VSWR	≤ 1.35
Accoppiamento (dB)	5 ± 1.4	6 ± 1.4	7 ± 1.4	8 ± 1.4	10 ± 1.6	15 ± 1.6	20 ± 1.6
Perdita di inserimento (dB)	≤ 2.5	≤ 1.8	≤ 1.5	≤ 1.2	≤ 1.1	≤ 0.4	≤ 0.22
Isolamento (dB)	≥ 21	≥ 22	≥ 23	≥ 24	≥ 26	≥ 31	≥ 35
IM3 (dBc @ 2×43dBm)	- 150/-155/-161/-165
Applicazione	Interi/esterni
Grado di protezione	Protezione IP65
Temperatura di funzionamento (°C)	-40 ~ + 80
Interfaccia	4.3-10 Femmina
Potenza di movimentazione (Watt, massimo)	500
Potenza di picco (Watt, massimo)	1500
Dimensione (mm) ((L×W×H, escluso il connettore)	127X40X31
Peso netto(g)	550 ± 5%
Dimensioni dell'imballaggio (mm,L×W×H)	190 × 80 × 45
Imballaggio Dimensione del cartone (mm,L×W×H)	430 × 400 × 105

Gli accoppiatori direzionali sono un dispositivo passivo utilizzato principalmente nel campo della tecnologia radio.Accoppiano una quantità definita di potenza elettromagnetica in una linea di trasmissione a una porta che consente al segnale di essere utilizzato in un altro sistema radio o nella prossima apparecchiatura radioUna caratteristica essenziale degli accoppiatori direzionali è che accoppiano solo la potenza che scorre in una sola direzione.Un accoppiatore direzionale progettato per dividere la potenza equamente tra due porte è chiamato accoppiatore ibrido, ad esempio, accoppiatore ibrido 3 dB.

Gli accoppiamenti direzionali Vinncom sono basati su un design diverso, come ad esempio la micro-striscia,diossido di carbonio,film sottile,Guida d'onda ecc.

Gli accoppiatori direzionali hanno molte applicazioni, tra cui fornire un campione di segnale per la misurazione o il monitoraggio, il feedback, la combinazione di feed da e verso le antenne,fornitura di tap di segnale per sistemi via cavo e/o antenne distribuite come la TV via cavo,la copertura del segnale mobile e la separazione dei segnali trasmessi e ricevuti sui sistemi di telecomunicazione.
