550-6000MHz 4.3-10 Accoppiamento direzionale femminile

Name: 550-6000MHz 4.3-10 Accoppiamento direzionale femminile
Brand: HeFei Vinncom Electronic Technology Co.,Ltd.
SKU: VN-DC-05560-OPx
Price: 360.00 USD
Availability: InStock

Dettagli del prodotto

Luogo di origine: Cina

Marca: Vinncom

Certificazione: RoHS/ISO9000

Numero di modello: VN-DC-05560-OPx

Termini di trasporto & di pagamento

Quantità di ordine minimo: 5 pezzi

Prezzo: negotiable

Termini di pagamento: T/T, L/C, D/A, D/P

Ottenga il migliore prezzo

Contatto ora

Specifiche

Descrizione

Specifiche

Evidenziare:
                                                                                                                                                                                                                                                                                                                                                                                                      Accoppiamento direzionale RF 3dB, Accoppiamento direzionale RF ibrido, Accoppiatore direzionale a banda larga personalizzato


Frequenza operativa (megahertz):	550-6000	Collegamento:	4.3-10 femminile
Vswr:	≤1,35	PIM:	-150/-155/-161/-165
Potenza di movimentazione (Watt, massimo):	500	Grado di protezione:	Protezione IP65

Frequenza operativa (megahertz):	550-6000
Collegamento:	4.3-10 femminile
Vswr:	≤1,35
PIM:	-150/-155/-161/-165
Potenza di movimentazione (Watt, massimo):	500
Grado di protezione:	Protezione IP65

Descrizione

550-6000MHz 4.3-10 Accoppiamento direzionale femminile

550-6000MHz 4.3-10 Accoppiamento direzionale femminile

Alta diretività
Buona PIM fino a -165@43dBm*2
Buone perdite di ritorno

VN-DC-05560-OPx-xxx.pdf

Numero della parte

L'indice di emissione deve essere conforme alle prescrizioni di cui all'allegato II.

Frequenza di funzionamento (MHz)

550-6000

Impedenza (Ohm)

VSWR

≤ 1.35

Accoppiamento (dB)

5 ± 1.4

6 ± 1.4

7 ± 1.4

8 ± 1.4

10 ± 1.6

15±1.6

20 ± 1.8

Perdita di inserimento (dB)

≤ 2.5

≤ 1.8

≤ 1.5

≤ 1.2

≤ 1.1

≤ 0.4

≤ 2.2

Isolamento (dB)

≥ 21

≥ 22

≥ 23

≥ 24

≥ 26

≥ 31

≥ 35

IM3 (dBc @ 2×43dBm)

- 150/-155/-161/-165

Applicazione

Interi/esterni

Grado di protezione

Protezione IP65

Temperatura di funzionamento (°C)

-40 ~ + 80

Interfaccia

4.3-10 Femmina

Potenza di movimentazione (Watt, massimo)

500

Potenza di picco (Watt, massimo)

1500

Dimensione (mm) ((L×W×H, escluso il connettore)

127X40X31

Peso netto(g)

550 ± 5%

Dimensioni dell'imballaggio (mm,L×W×H)

190 × 80 × 45

Imballaggio Dimensione del cartone (mm,L×W×H)

430 × 400 × 105

Conformità ROHS

- Sì, sì.

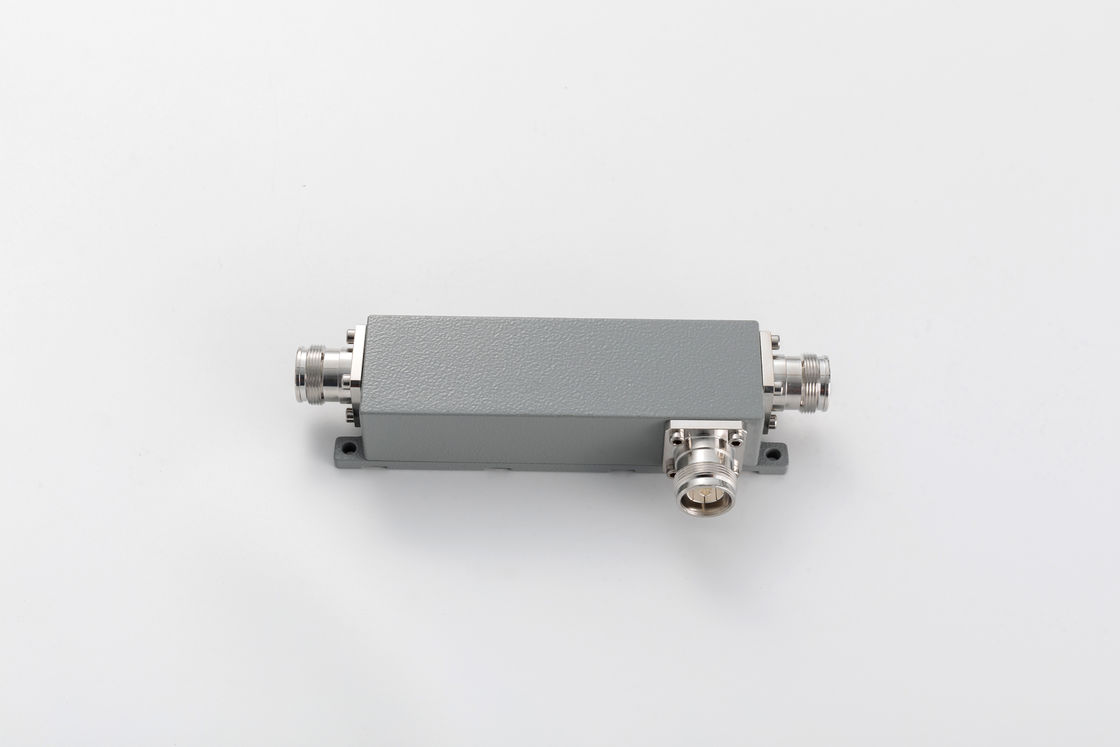

550-6000MHz 4.3-10 Accoppiamento direzionale femminile 0

Gli accoppiatori direzionali sono un dispositivo passivo utilizzato principalmente nel campo della tecnologia radio.Accoppiano una quantità definita di potenza elettromagnetica in una linea di trasmissione a una porta che consente al segnale di essere utilizzato in un altro sistema radio o nella prossima apparecchiatura radioUna caratteristica essenziale degli accoppiatori direzionali è che accoppiano solo la potenza che scorre in una sola direzione.Un accoppiatore direzionale progettato per dividere la potenza equamente tra due porte è chiamato accoppiatore ibrido, ad esempio, accoppiatore ibrido 3 dB.

Gli accoppiamenti direzionali Vinncom sono basati su diversi modelli, quali micro-strisce, aria dielettrica, film sottile, guida d'onda, ecc.

Gli accoppiatori direzionali hanno molte applicazioni, tra cui fornire un campione di segnale per la misurazione o il monitoraggio, il feedback, la combinazione di feed da e verso le antenne,fornitura di tap di segnale per sistemi via cavo e/o antenne distribuite come la TV via cavo, la copertura del segnale mobile e la separazione dei segnali trasmessi e ricevuti sui sistemi di telecomunicazione.
