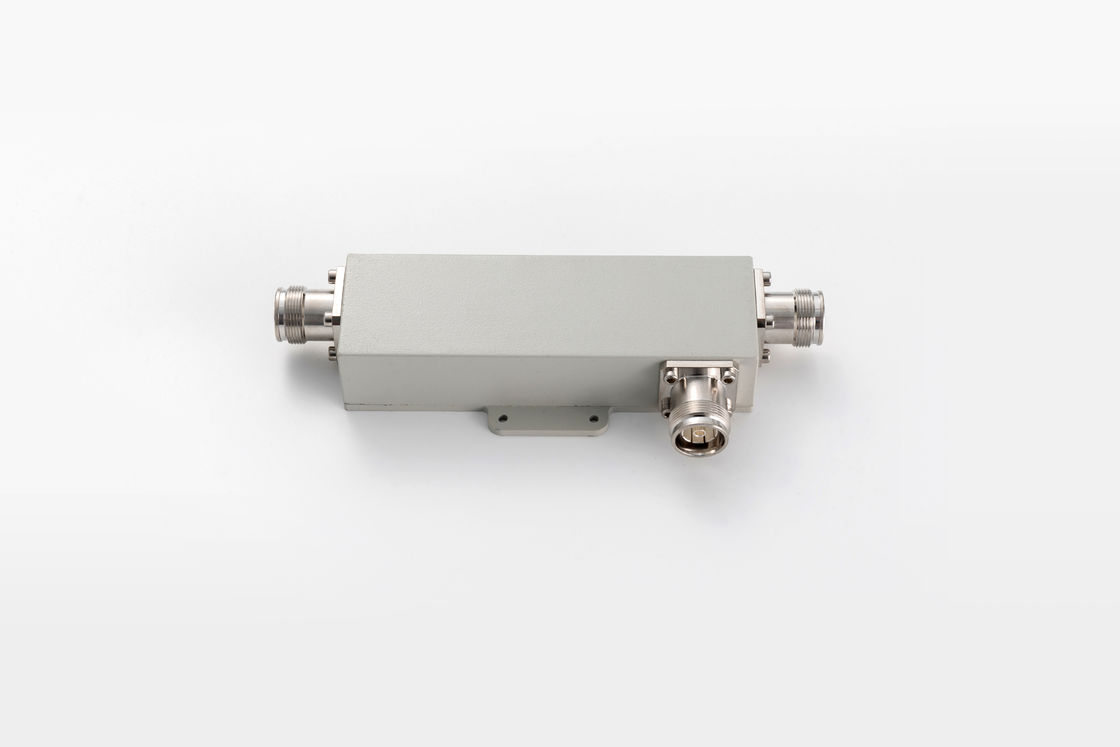

698-3800MHz 4.3-10 Accoppiatore direzionale femminile

Name: 698-3800MHz 4.3-10 Accoppiatore direzionale femminile
Brand: HeFei Vinncom Electronic Technology Co.,Ltd.
SKU: VEN-DC-0738-OP
Price: 360.00 USD
Availability: InStock

Dettagli del prodotto

Luogo di origine: Cina

Marca: Vinncom

Certificazione: RoHS/ISO9000

Numero di modello: VEN-DC-0738-OP

Termini di trasporto & di pagamento

Quantità di ordine minimo: 5 pezzi

Prezzo: negotiable

Termini di pagamento: L/C, D/A, D/P, T/T

Ottenga il migliore prezzo

Contatto ora

Specifiche

Descrizione

Specifiche

Evidenziare:
                                                                                                                                                                                                                                                                                                                                                                                                      Accoppiamento direzionale ad alta potenza a 4000 MHz, Accoppiamento direzionale ad alta potenza RF, Accoppiatore ibrido femminile rf


Frequenza operativa (megahertz):	698-3800	Vswr:	≤1.25
Impedenza (Ohm):	50	IM3 (dBc @ 2×43dBm):	-150 / -155/-160/-165
Interfaccia:	4.3-10 femminile	Potenza di movimentazione (Watt, massimo):	500

Frequenza operativa (megahertz):	698-3800
Vswr:	≤1.25
Impedenza (Ohm):	50
IM3 (dBc @ 2×43dBm):	-150 / -155/-160/-165
Interfaccia:	4.3-10 femminile
Potenza di movimentazione (Watt, massimo):	500

Descrizione

698-3800MHz 4.3-10 Accoppiatore direzionale femminile

698-3800MHz 4.3-10 Accoppiatore direzionale femminile

Buona PIM fino a -165@43dBm*2
Buone perdite di ritorno
Portatile per l'installazione

VN-DC-0738-OPx-xxx.pdf

Numero della parte	VEN-DC-0738-OP
Frequenza di funzionamento (MHz)	698-3800
Impedenza (Ohm)	50
VSWR	≤ 1.25
Accoppiamento (dB)	± 0.8	± 0.8	± 0.9	± 10	± 10	± 12	± 15
Perdita di inserimento (dB)	≤ 2.05	≤ 1.65	≤ 1.45	≤ 0.8	≤ 0.5	≤ 0.22	≤ 0.2
Isolamento (dB)	≥ 23	≥ 24	≥ 25	≥ 28	≥ 33	≥ 38	≥ 45
IM3 (dBc @ 2×43dBm)	-150 / -155 / -160/-165
Applicazione	All'interno e all'esterno
Grado di protezione	Protezione IP65
Temperatura di funzionamento (°C)	-40 ~ + 80
Interfaccia	4.3-10 Femmina
Potenza di movimentazione (Watt, massimo)	500
Potenza di picco (Watt, massimo)	1500
Dimensione (mm) ((L×W×H, escluso il connettore)	136 × 44 × 30
Peso netto(g)	535 ± 20
Dimensioni dell'imballaggio (mm,L×W×H)	190 × 80 × 45
Imballaggio Dimensione del cartone (mm,L×W×H)	430 × 400 × 105
Conformità ROHS	- Sì, sì.

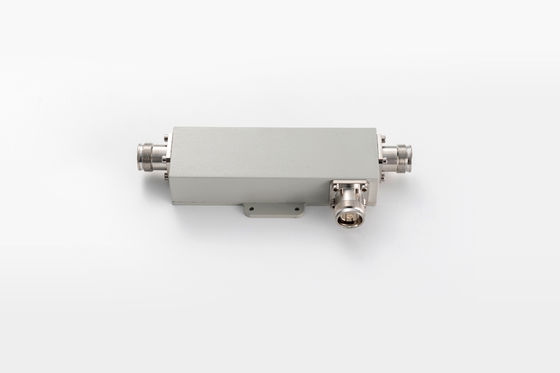

698-3800MHz 4.3-10 Accoppiatore direzionale femminile 0

Gli accoppiatori direzionali sono un dispositivo passivo utilizzato principalmente nel campo della tecnologia radio.Accoppiano una quantità definita di potenza elettromagnetica in una linea di trasmissione a una porta che consente al segnale di essere utilizzato in un altro sistema radio o nella prossima apparecchiatura radioUna caratteristica essenziale degli accoppiatori direzionali è che accoppiano solo la potenza che scorre in una sola direzione.Un accoppiatore direzionale progettato per dividere la potenza equamente tra due porte è chiamato accoppiatore ibrido, ad esempio, accoppiatore ibrido 3 dB.

Gli accoppiamenti direzionali Vinncom sono basati su diversi modelli, quali micro-strisce, aria dielettrica, film sottile, guida d'onda, ecc.

Gli accoppiatori direzionali hanno molte applicazioni, tra cui fornire un campione di segnale per la misurazione o il monitoraggio, il feedback, la combinazione di feed da e verso le antenne,fornitura di tap di segnale per sistemi via cavo e/o antenne distribuite come la TV via cavo, la copertura del segnale mobile e la separazione dei segnali trasmessi e ricevuti sui sistemi di telecomunicazione.
