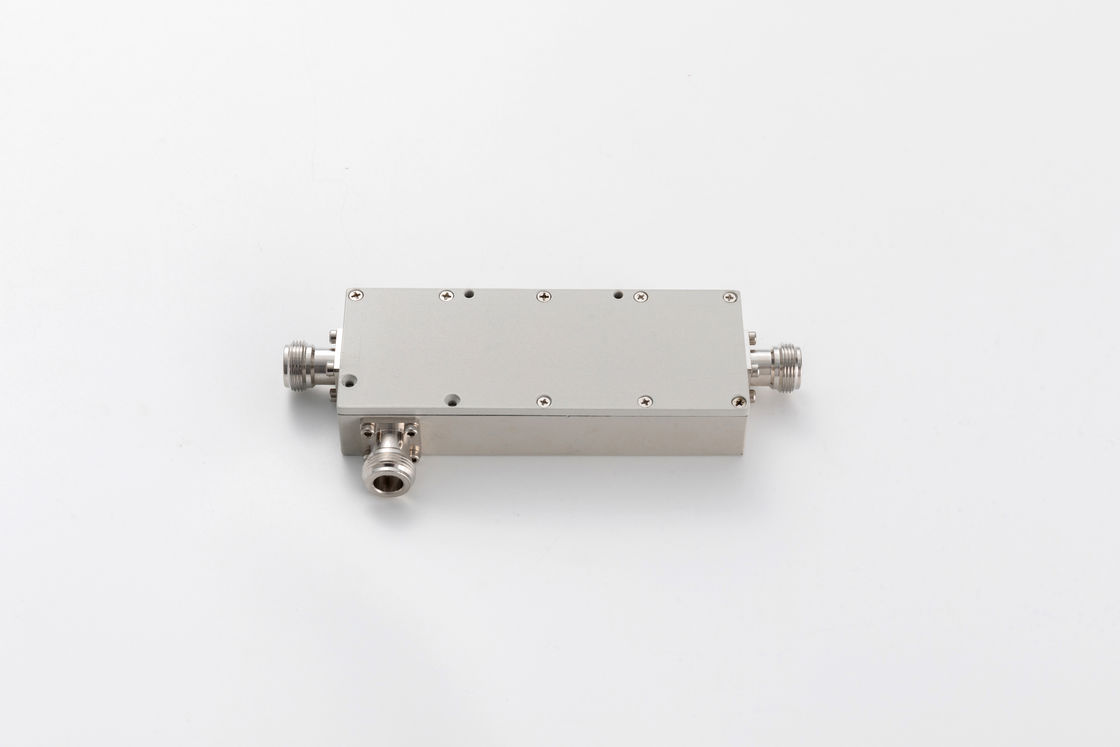

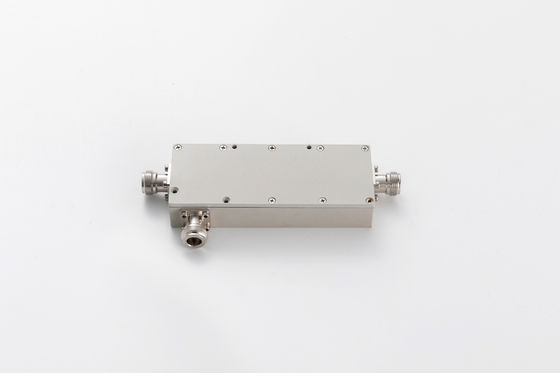

698-2700MHz N Accoppiatore direzionale femminile

MOQ:	5 pezzi
prezzo:	negotiable
payment method:	L/C, D/A, D/P, T/T

Detail Information

Descrizione di prodotto

Detail Information

Luogo di origine

Marca

Vinncom

Certificazione

RoHS/ISO9000

Numero di modello

VN-DC-0727-ON

Frequenza operativa (megahertz):

698-2700

Impedenza (Ohm):

Vswr:

≤1.25

IM3 (dBc @ 2×43dBm):

-150 / -155/-161/-165

Applicazione:

All'interno e all'esterno

Grado di protezione:

Protezione IP65

Evidenziare:

Accoppiamento direzionale RF IP65

Accoppiamento direzionale RF VSWR

Accoppiatore rf VSWR

Descrizione di prodotto

698-2700MHz N Accoppiatore direzionale femminile

Alta diretività
Buona PIM fino a -165@43dBm*2
Buone perdite di ritorno

VN-DC-0727-ON-xxx.pdf

Numero della parte	L'indice di emissione è il seguente:
Frequenza di funzionamento (MHz)	698-2700
Impedenza (Ohm)	50
VSWR	≤ 1.25
Accoppiamento (dB)	± 0.8	± 0.8	± 0.8	± 0.8	± 10	± 10	± 12	± 15
Perdita di inserimento (dB)	≤ 2.05	≤ 1.6	≤ 1.4	≤ 0.8	≤ 0.7	≤ 0.3	≤ 0.3	≤ 0.2
Isolamento (dB)	≥ 25	≥ 26	≥ 27	≥ 30	≥ 35	≥ 40	≥ 45	≥ 55
IM3 (dBc @ 2×43dBm)	-150 / -155 / -161/-165
Applicazione	All'interno e all'esterno
Grado di protezione	Protezione IP65
Temperatura di funzionamento (°C)	-40 ~ + 80
Interfaccia	N femminile
Potenza di movimentazione (Watt, massimo)	300
Potenza di picco (Watt, massimo)	1200
Dimensione (mm) ((L×W×H, escluso il connettore)	122 × 48 × 22
Peso netto(g)	330 ± 20
Dimensioni dell'imballaggio (mm,L×W×H)	180 × 75 × 30
Imballaggio Dimensione del cartone (mm,L×W×H)	400 × 380 × 170
Conformità ROHS	- Sì, sì.

Gli accoppiatori direzionali sono un dispositivo passivo utilizzato principalmente nel campo della tecnologia radio.Accoppiano una quantità definita di potenza elettromagnetica in una linea di trasmissione a una porta che consente al segnale di essere utilizzato in un altro sistema radio o nella prossima apparecchiatura radioUna caratteristica essenziale degli accoppiatori direzionali è che accoppiano solo la potenza che scorre in una sola direzione.Un accoppiatore direzionale progettato per dividere la potenza equamente tra due porte è chiamato accoppiatore ibrido, ad esempio, accoppiatore ibrido 3 dB.

Gli accoppiamenti direzionali Vinncom sono basati su diversi modelli, quali micro-strisce, aria dielettrica, film sottile, guida d'onda, ecc.

Gli accoppiatori direzionali hanno molte applicazioni, tra cui fornire un campione di segnale per la misurazione o il monitoraggio, il feedback, la combinazione di feed da e verso le antenne,fornitura di tap di segnale per sistemi via cavo e/o antenne distribuite come la TV via cavo, la copertura del segnale mobile e la separazione dei segnali trasmessi e ricevuti sui sistemi di telecomunicazione.
