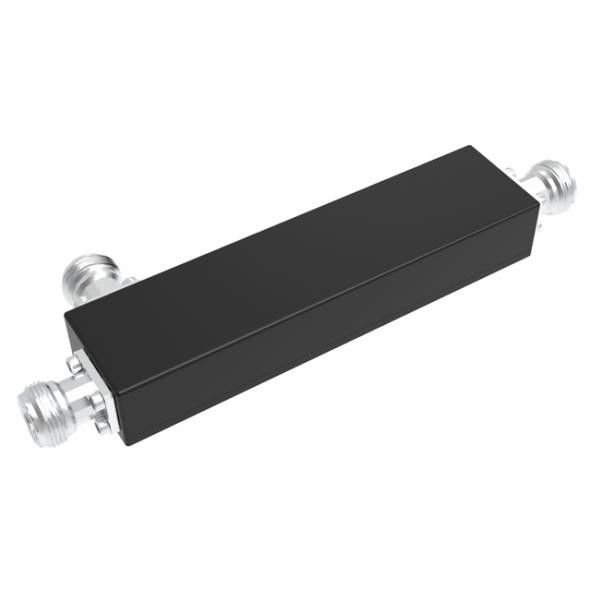

700-3800MHz N accoppiatore direzionale femminile

MOQ:	5 pezzi
prezzo:	negotiable
standard packaging:	scatola/imballo a bolle/cartone
Delivery period:	Dipende dalla vostra quantità
payment method:	T/T, L/C, D/A, D/P
Supply Capacity:	800pcs al giorno

Informazione dettagliata

Descrizione di prodotto

Informazione dettagliata

Luogo di origine

Hefei, Cina

Marca

Vinncom

Certificazione

ISO9000/RoHS

Numero di modello

VN-DC-0738-INx

Colore:

Il nero o grigio

Personalizzazione

Collegamento:

N femmina

Materiale: Cavità:

Alluminio argentato

Frequenza:

700-4000 MHz

Impedenza:

Evidenziare:

Accoppiamento direzionale RF da 20 dB

Accoppiatore direzionale RF ibrido a banda larga

Accoppiatore ibrido a banda larga da 20 dB

Descrizione di prodotto

700-3800 MHzN femminileAccoppiamento direzionale

●Basse perdite di inserimento
● Trasmissione ad alta potenza
● Basso PIM Basso VSWR

VN-DC-0738-INX-150.pdf

Numero della parte	VEN-DC-0740-INX
Frequenza di funzionamento (GHz)	700-4000
Impedenza (Ohm)	50
VSWR	≤ 1.25
Accoppiamento (dB)@x	5	6	7	10	12	15	20	30
Tolleranza	± 0.8	± 0.8	± 0.9	± 10	± 10	± 10	± 12	± 15
Perdita di inserimento (dB)	≤ 2.05	≤ 1.60	≤ 1.40	≤ 0.96	≤ 0.96	≤ 0.5	≤ 0.22	≤ 0.2
Isolamento (dB)	≥ 23	≥ 24	≥ 25	≥ 28	≥ 28	≥ 33	≥ 38	≥ 45
IM₃(dBc @ 2×43dBm)	- 150 dollari.
Applicazione	Al di fuori
Temperatura di funzionamento(°C)	-40 ~ + 80
Interfaccia	N femminile
Potenza di movimentazione (Watt, massimo)	300
Potenza di picco (Watt, massimo)	1200
Dimensione (mm) ((L×W×H, escluso il connettore)	110 × 36 × 18
Peso netto (g)	155 ± 20
Dimensioni dell'imballaggio (mm,L×W×H)	180×75×30
Imballaggio Dimensione del cartone(mm,L×W×H)	430×380×170
Conformità ROHS	- Sì, sì.

Gli accoppiatori direzionali sono componenti comuni di microonde/onde millimetriche nelle misure a microonde e in altri sistemi a microonde, che possono essere utilizzati per l'isolamento, la separazione e la miscelazione del segnale,come il monitoraggio della potenza, stabilità della potenza della sorgente, isolamento della sorgente di segnale, trasmissione e riflessione della prova di frequenza di scansione. È un divisore di potenza a microonde direzionale e una parte indispensabile del riflettrometro a spazzola moderno.

Applicazione del prodotto

I componenti passivi RF sono principalmente utilizzati nella costruzione di sistemi di comunicazione wireless della stazione base e del sistema di distribuzione interno.La distribuzione del segnale wireless in ambienti interni copre un'ampia gamma diI componenti passivi di RF nel progetto di costruzione della stazione base e di distribuzione interna hanno l'effetto di connessione o distribuzione del segnale RF.Il sistema di distribuzione interno è quello di avviare la connessione del segnale della stazione base o shunt da rf componenti passivi, la copertura passa attraverso l'alimentatore dell'antenna, in modo da ottenere una buona copertura continua del segnale wireless interno.Il sistema di distribuzione all'interno comprende principalmente il sistema di distribuzione della fonte e dell'approvvigionamento giornaliero due parti.

I componenti passivi sono la parte principale del sistema di alimentazione giornaliera.

Prodotti correlati

698-2700MHz/698-3800MHz IP65 N Female4.3-10 FemaleDIN Female Connector può essere disponibile.

Il nostro Esaminatore

Questo è il nostro strumento di prova di base.

700-3800MHz N accoppiatore direzionale femminile 6

700-3800MHz N accoppiatore direzionale femminile 7

700-3800MHz N accoppiatore direzionale femminile 8

I parametri di prestazione dei dispositivi RF passivi includono principalmente banda operativa, perdita di inserimento, onda stazionaria input-output, isolamento delle porte, fluttuazioni in banda, soppressione fuori banda,prodotti di intermodulazione e capacità di potenza.Le buone prestazioni sono vantaggiose per la rete.
