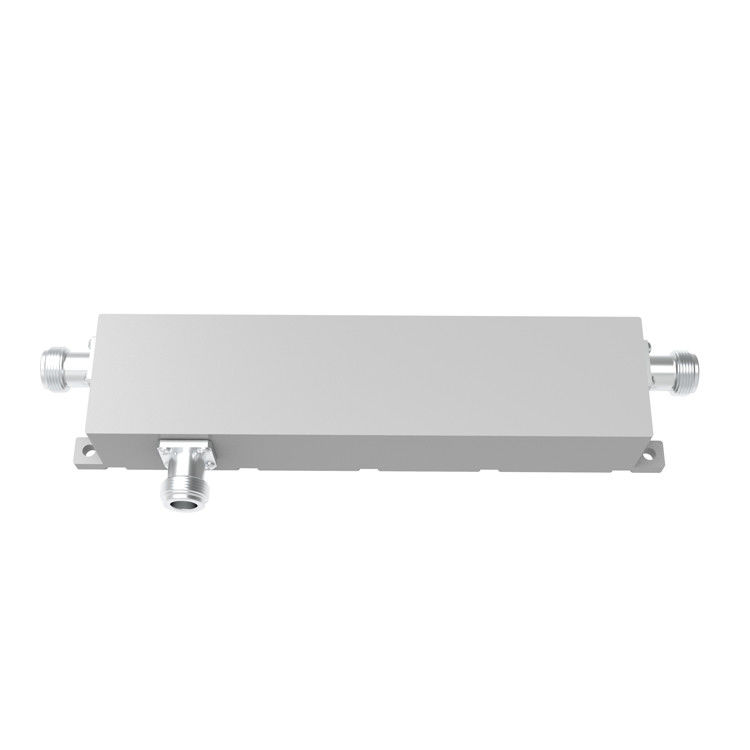

350/380-3800MHz N accoppiamento direzionale femminile
  • name
  • name
  • name
  • name

350/380-3800MHz N accoppiamento direzionale femminile

MOQ: 5 pezzi
prezzo: negotiable
standard packaging: scatola/imballo a bolle/cartone
Delivery period: Dipende dalla vostra quantità
payment method: T/T, L/C, D/A, D/P
Supply Capacity: 800pcs al giorno
Informazione dettagliata
Descrizione di prodotto
Informazione dettagliata
Luogo di origine
Hefei, Cina
Marca
Vinncom
Certificazione
ISO9000/RoHS
Numero di modello
VN-DC-03538-ONx-xxx
Colore generale:
grigio
Frequenza:
350-3800MHz
Impedenza:
50
Collegamento:
N femmina
Grado di protezione:
Protezione IP65
IM3 (dBc @ 2×43dBm):
-160/-163
Evidenziare:

Combinatore ibrido a 30 dB rf

,

Combinatore ibrido RF 3800MHz

,

Accoppiatore di alimentazione RF di 30 dB

Descrizione di prodotto

350/380-3800MHz N accoppiamento direzionale femminile



  • Buona pianura
  • Buono VSWR in tutti i porti
  • Isolamento elevato



        VN-DC-03538-ONx-xxx.pdf

Numero della parte L'indice di emissione è il seguente:
Frequenza di funzionamento (MHz) 350/380-3800 MHz
Impedenza (Ohm) 50
VSWR ≤ 1.25
Accoppiamento (dB) 6 ± 1.2 7 ± 1.2 8±1.2 15 ± 1.5 20 ± 1.7 30 ± 1.8
Perdita di inserimento (dB) ≤ 1.8 ≤ 1.5 ≤ 1.1 ≤ 0.4 ≤ 0.2 ≤ 0.17
Isolamento (dB) ≥ 24 ≥ 25 ≥ 26 ≥ 33 ≥ 28 ≥ 48
IM3 (dBc @ 2×43dBm) -160 / -163
Applicazione Interi/esterni
Grado di protezione Protezione IP65
Temperatura di funzionamento (°C) -40 ~ + 80
Interfaccia N femminile
Potenza di movimentazione (Watt, massimo) 300
Potenza di picco (Watt, massimo) 1200
Dimensione (mm)

182.5 × 44 × 31

(escluso il connettore)
Peso netto (g)

700 ± 5%
Dimensioni dell'imballaggio (mm) 240 × 80 × 35
Imballaggio Dimensione del cartone (mm) 500 × 420 × 160




350/380-3800MHz N accoppiamento direzionale femminile 0350/380-3800MHz N accoppiamento direzionale femminile 1
Gli accoppiamenti direzionali sono più frequentemente costruiti da due linee di trasmissione accoppiate posizionate abbastanza vicine tra loro in modo che l'energia che passa attraverso una sia accoppiata all'altra.Questa tecnica è preferitamicroondefrequenze in cui i progetti di linee di trasmissione sono comunemente utilizzati per implementare molti elementi di circuito.agglomeratiI dispositivi componenti sono anche possibili a frequenze più basse, come le frequenze audio riscontrate intelefoniaAnche alle frequenze a microonde, in particolare alle bande più elevate, possono essere utilizzati disegni a guida d'onda.
Applicazione del prodotto
350/380-3800MHz N accoppiamento direzionale femminile 2
350/380-3800MHz N accoppiamento direzionale femminile 3
I dispositivi passivi RF sono utilizzati principalmente nella costruzione di stazioni base di sistemi di comunicazione wireless e di sistemi di distribuzione interna.In particolare, ci sono molti tipi e un gran numero di applicazioni nella copertura di distribuzione interna di segnali senza linea negli edifici.I dispositivi passivi RF svolgono il ruolo di collegamento o distribuzione di segnali RF nella costruzione di stazioni base e nell'ingegneria della distribuzione interna.Il sistema di distribuzione interno è quello di collegare o ramificare i segnali trasmessi dalla stazione base attraverso dispositivi passivi RF e disperderli all'antenna di ciascun punto di copertura attraverso alimentatori,in modo da ottenere una buona copertura continua dei segnali wireless interni.
