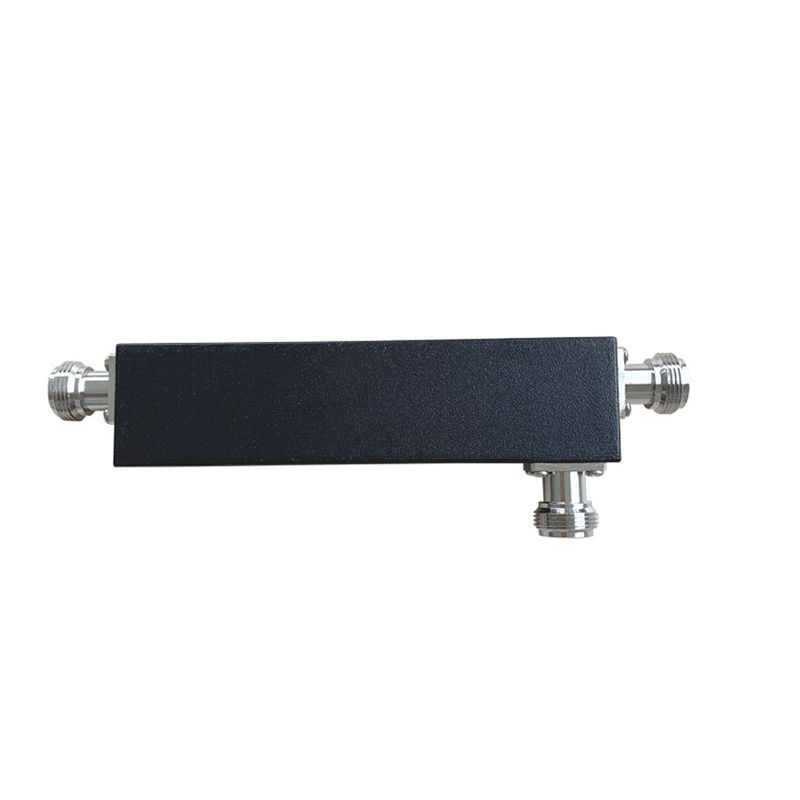

698-3800MHz N Accoppiatore direzionale femminile
  • name
  • name
  • name
  • name
  • name
  • name

698-3800MHz N Accoppiatore direzionale femminile

MOQ: 5 pezzi
prezzo: negotiable
standard packaging: scatola/imballo a bolle/cartone
Delivery period: Dipende dalla vostra quantità
payment method: T/T, L/C, D/A, D/P
Supply Capacity: 800pcs al giorno
Informazione dettagliata
Descrizione di prodotto
Informazione dettagliata
Luogo di origine
Hefei, Cina
Marca
Vinncom
Certificazione
ISO9000/RoHS
Numero di modello
VN-DC-0738-INx
Colore:
Il nero o grigio
IM3:
Personalizzazione
Collegamento:
N femmina
Materiale: Cavità:
Alluminio argentato
Frequenza:
700-3800MHz
Impedenza:
50Ω
Evidenziare:

Accoppiamento direzionale BTS RF

,

Accoppiamento direzionale RF da 20 dB

,

Accoppiatore di antenna RF da 20 dB

Descrizione di prodotto

698-3800MHz N Accoppiatore direzionale femminile



●Basse perdite di inserimento
● Trasmissione ad alta potenza
● Basso PIM Basso VSWR



 VN-DC-0738-INx-xxx.doc.pdf

Numero della parte L'indice di emissione è il seguente:
Frequenza di funzionamento (MHz) 700-3800
Impedenza (Ohm) 50
VSWR ≤ 1.25
Accoppiamento (dB) 5 ± 0.8 6 ± 0.8 7 ± 0.9 10 ± 1.0 15 ± 1 20 ± 1.2
Perdita di inserimento (dB) ≤ 2.05 ≤ 1.60 ≤ 1.40 ≤ 0.96 ≤ 0.5 ≤ 0.22
Isolamento (dB) ≥ 23 ≥ 24 ≥ 25 ≥ 28 ≥ 33 ≥ 38
IM3 (dBc @ 2×43dBm) -150/-155 / -160
Applicazione Al di fuori
Temperatura di funzionamento (°C) -40 ~ + 80
Interfaccia N femminile
Potenza di movimentazione (Watt, massimo) 300
Potenza di picco (Watt, massimo) 1200
Dimensione (mm) 125 × 31 × 20 (escluso il connettore)
Peso netto (g) 180 ± 20
Dimensioni dell'imballaggio (mm) 160 × 65 × 30
Imballaggio Dimensione del cartone (mm) 350 × 340 × 170



698-3800MHz N Accoppiatore direzionale femminile 0698-3800MHz N Accoppiatore direzionale femminile 1
Gli accoppiatori direzionali sono componenti comuni di microonde/onde millimetriche nelle misure a microonde e in altri sistemi a microonde, che possono essere utilizzati per l'isolamento, la separazione e la miscelazione del segnale,come il monitoraggio della potenza, stabilità della potenza della sorgente, isolamento della sorgente di segnale, trasmissione e riflessione della prova di frequenza di scansione. È un divisore di potenza a microonde direzionale e una parte indispensabile del riflettrometro a spazzola moderno.
Applicazione del prodotto
698-3800MHz N Accoppiatore direzionale femminile 2

I componenti passivi RF sono principalmente utilizzati nella costruzione di sistemi di comunicazione wireless della stazione base e del sistema di distribuzione interno.La distribuzione del segnale wireless in ambienti interni copre un'ampia gamma diI componenti passivi di RF nel progetto di costruzione della stazione base e di distribuzione interna hanno l'effetto di connessione o distribuzione del segnale RF.Il sistema di distribuzione interno è quello di avviare la connessione del segnale della stazione base o shunt da rf componenti passivi, la copertura passa attraverso l'alimentatore dell'antenna, in modo da ottenere una buona copertura continua del segnale wireless interno.Il sistema di distribuzione all'interno comprende principalmente il sistema di distribuzione della fonte e dell'approvvigionamento giornaliero due parti.
I componenti passivi sono la parte principale del sistema di alimentazione giornaliera.

Prodotti correlati
698-3800MHz N Accoppiatore direzionale femminile 3
698-2700MHz/698-3800MHz IP65 N Female4.3-10 FemaleDIN Female Connector può essere disponibile.
Il nostro Esaminatore
698-3800MHz N Accoppiatore direzionale femminile 4698-3800MHz N Accoppiatore direzionale femminile 5

Questo è il nostro strumento di prova di base.

698-3800MHz N Accoppiatore direzionale femminile 6

698-3800MHz N Accoppiatore direzionale femminile 7

698-3800MHz N Accoppiatore direzionale femminile 8

I parametri di prestazione dei dispositivi RF passivi includono principalmente banda operativa, perdita di inserimento, onda stazionaria input-output, isolamento delle porte, fluttuazioni in banda, soppressione fuori banda,prodotti di intermodulazione e capacità di potenza.Le buone prestazioni sono vantaggiose per la rete.
