617-3800MHz banda larga ibrida 3dB accoppiamento direzionale PIM basso -161dBc
  • name
  • name
  • name
  • name
  • name

617-3800MHz banda larga ibrida 3dB accoppiamento direzionale PIM basso -161dBc

MOQ: 5 pezzi
prezzo: negotiable
standard packaging: 1pc/box, 20pcs/carton
Delivery period: 7-10 giorni lavorativi
payment method: T/T, L/C, D/A, D/P
Supply Capacity: 1000PCS AL GIORNO
Informazione dettagliata
Descrizione di prodotto
Informazione dettagliata
Luogo di origine
Cina
Marca
Vinncom
Certificazione
RoHS ISO9001
Numero di modello
VN-DC-0638-ONx
Produttori OEM:
APPROVAZIONE
Prodotto ODM:
APPROVAZIONE
personalizzato:
APPROVAZIONE
Progetto:
Stripline dielettrico dell'aria
Colore:
Opzionale
Frequenza:
617-3800MHz
Protezione:
Protezione IP65
Applicazione:
All'interno e all'esterno
terzo PIM:
-161dbc@2x43dBm
Collegamento:
N femmina
Evidenziare:

Accoppiamento direzionale a banda larga 3 dB

,

Accoppiatore direzionale ibrido 3db

,

Accoppiatore ibrido a banda larga a bassa PIM

Descrizione di prodotto

Basso PIM -161dBc 617-3800MHz N femminile 5dB 6dB 7dB 8dB 10dB 13dB 15dB 20dB 30dB RF Wideband Directional Coupler per IBS DAS



  • Per l'applicazione DAS IBS
  • Grado di accoppiamento: 5-30dB
  • Basso PIM: fino a -165 dBc @ 2x43 dBm



Numero della parte L'indice di emissione deve essere conforme alle prescrizioni di cui all'allegato IV.
Frequenza di funzionamento (MHz) 617-3800
Impedenza (Ohm) 50
VSWR ≤ 1.25
Accoppiamento (dB) 5 ± 1.0 6 ± 1.0 7 ± 1.2 10 ± 1.3 15 ± 1.3 20 ± 1.3 30 ± 1.7
Perdita di inserimento (dB) ≤ 2.1 ≤ 1.7 ≤ 1.45 ≤ 1.0 ≤ 0.5 ≤ 0.22 ≤ 0.2
Isolamento (dB) ≥ 23 ≥ 24 ≥ 25 ≥ 28 ≥ 33 ≥ 38 ≥ 45
IM3 (dBc @ 2×43dBm) -161 / -163
Applicazione All'interno e all'esterno
Grado di protezione Protezione IP65
Temperatura di funzionamento (°C) -40 ~ + 80
Interfaccia N femminile
Potenza di movimentazione (Watt, massimo) 300
Potenza di picco (Watt, massimo) 1200
Dimensione (mm) 136 × 44 × 23 (connessione)
Peso netto (g) 360 ± 20
Dimensioni dell'imballaggio (mm) 180 × 75 × 30
Imballaggio Cartone Dimensione ((mm) 400 × 380 × 170
Conformità ROHS - Sì, sì.

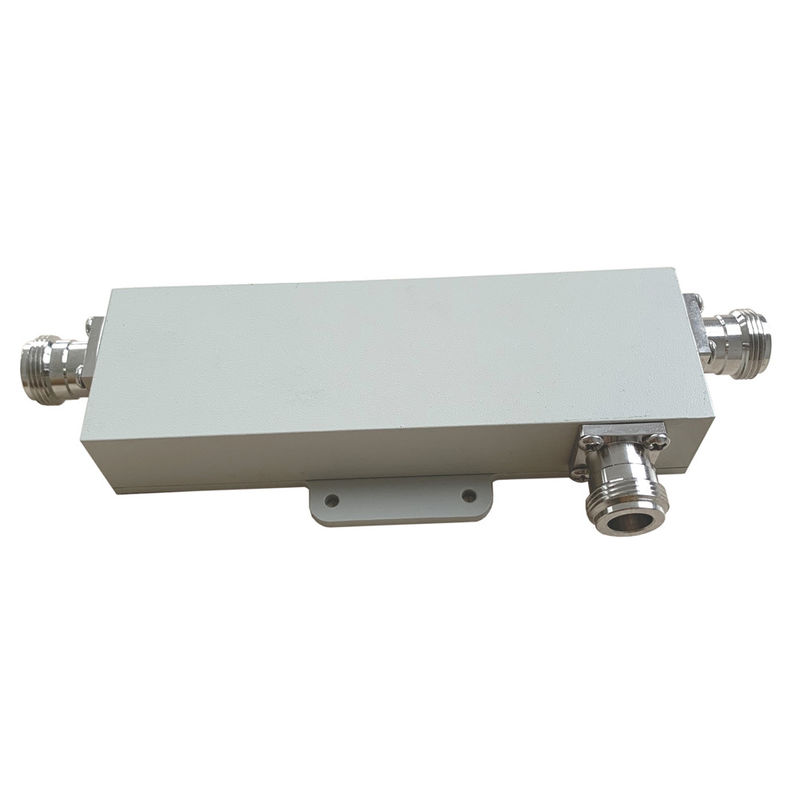

617-3800MHz banda larga ibrida 3dB accoppiamento direzionale PIM basso -161dBc 0
617-3800MHz banda larga ibrida 3dB accoppiamento direzionale PIM basso -161dBc 1
617-3800MHz banda larga ibrida 3dB accoppiamento direzionale PIM basso -161dBc 2
617-3800MHz banda larga ibrida 3dB accoppiamento direzionale PIM basso -161dBc 3
617-3800MHz banda larga ibrida 3dB accoppiamento direzionale PIM basso -161dBc 4



Gli accoppiatori direzionali sono un dispositivo passivo utilizzato principalmente nel campo della tecnologia radio.Accoppiano una quantità definita di potenza elettromagnetica in una linea di trasmissione a una porta che consente al segnale di essere utilizzato in un altro sistema radio o nella prossima apparecchiatura radioUna caratteristica essenziale degli accoppiatori direzionali è che accoppiano solo la potenza che scorre in una sola direzione.Un accoppiatore direzionale progettato per dividere la potenza equamente tra due porte è chiamato accoppiatore ibrido, ad esempio, accoppiatore ibrido 3 dB.

Gli accoppiamenti direzionali Vinncom sono basati su un design diverso, come ad esempio la micro-striscia,diossido di carbonio,film sottile,Guida d'onda ecc.

Gli accoppiatori direzionali hanno molte applicazioni, tra cui fornire un campione di segnale per la misurazione o il monitoraggio, il feedback, la combinazione di feed da e verso le antenne,fornitura di tap di segnale per sistemi via cavo e/o antenne distribuite come la TV via cavo,la copertura del segnale mobile e la separazione dei segnali trasmessi e ricevuti sui sistemi di telecomunicazione.
