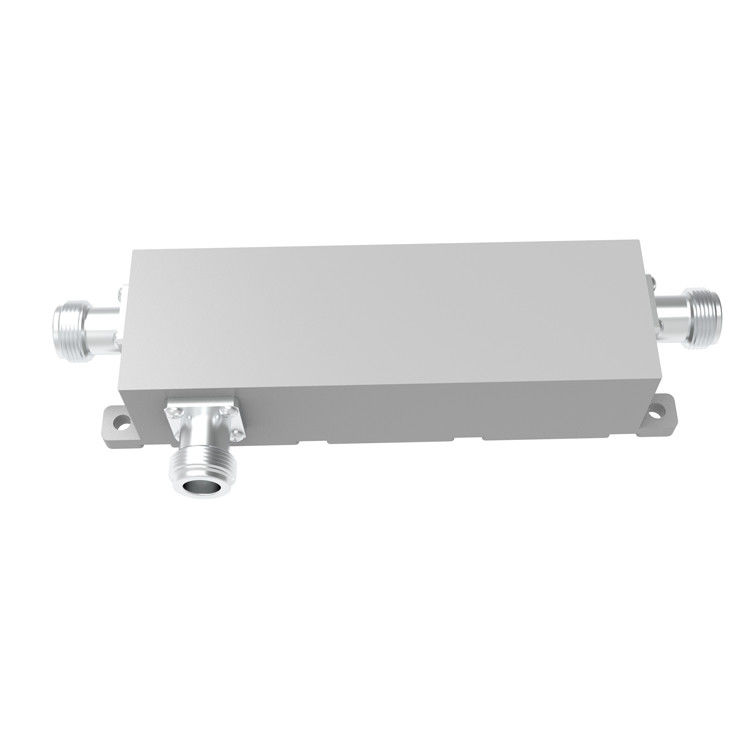

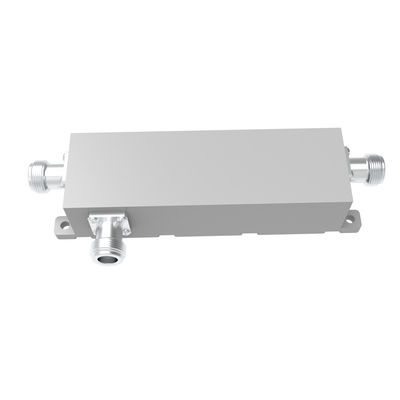

550-6000MHz N accoppiamento direzionale femminile
  • name
  • name
  • name
  • name

550-6000MHz N accoppiamento direzionale femminile

MOQ: 5 pezzi
prezzo: negotiable
payment method: L/C, D/A, D/P, T/T
Supply Capacity: 1000PCS AL GIORNO
Informazione dettagliata
Descrizione di prodotto
Informazione dettagliata
Luogo di origine
Cina
Marca
Vinncom
Certificazione
ROHS ISO9000
Numero di modello
VN-DC-05560-ONx
Produttori OEM:
APPROVAZIONE
Prodotto ODM:
APPROVAZIONE
personalizzato:
APPROVAZIONE
Progetto:
Stripline dielettrico dell'aria
Colore:
Opzionale
Frequenza:
550-6000MHz
Protezione:
Protezione IP65
Applicazione:
All'interno e all'esterno
Grado di coppia:
personalizzato
Evidenziare:

Accoppiamento direzionale RF 5dB

,

Accoppiamento direzionale RF a bassa frequenza PIM

,

Accoppiatore direzionale a microonde da 5 dB

Descrizione di prodotto

550-6000MHz N accoppiamento direzionale femminile



  • Per l'applicazione DAS IBS
  • Grado di accoppiamento: può essere personalizzato
  • Basso PIM: fino a -165dBc @ 43dBM*2



 VN-DC-05560-ONx-xxx.pdf

Numero della parte L'indice di emissione è il seguente:
Frequenza di funzionamento (MHz) 550-6000
Impedenza (Ohm) 50
VSWR ≤ 1.35
Accoppiamento (dB) 5 ± 1.4 6 ± 1.4 7 ± 1.4 8 ± 1.4 10 ± 1.6 15 ± 1.6 20 ± 1.6
Perdita di inserimento (dB) ≤ 2.50 ≤ 1.80 ≤ 1.5 ≤ 1.1 ≤ 1.1 ≤ 0.4 ≤ 0.22
Isolamento (dB) ≥ 21 ≥ 22 ≥ 23 ≥ 24 ≥ 26 ≥ 31 ≥ 35
IM3 (dBc @ 2×43dBm) - 150 dollari.
Applicazione All'interno e all'esterno
Grado di protezione Protezione IP65
Temperatura di funzionamento (°C) -40 ~ + 80
Interfaccia N femminile
Potenza di movimentazione (Watt, massimo) 300
Potenza di picco (Watt, massimo) 1200
Dimensione (mm)

127 × 40 × 31

(esclusi i connettori)
Peso netto (g)

450 ± 5%
Dimensioni dell'imballaggio (mm) 180 × 75 × 30
Imballaggio Cartone Dimensione ((mm) 400 × 380 × 170
Conformità ROHS - Sì, sì.









550-6000MHz N accoppiamento direzionale femminile 0550-6000MHz N accoppiamento direzionale femminile 1







Gli accoppiatori direzionali sono un dispositivo passivo utilizzato principalmente nel campo della tecnologia radio.Accoppiano una quantità definita di potenza elettromagnetica in una linea di trasmissione a una porta che consente al segnale di essere utilizzato in un altro sistema radio o nella prossima apparecchiatura radioUna caratteristica essenziale degli accoppiatori direzionali è che accoppiano solo la potenza che scorre in una sola direzione.Un accoppiatore direzionale progettato per dividere la potenza equamente tra due porte è chiamato accoppiatore ibrido, ad esempio, accoppiatore ibrido 3 dB.

Gli accoppiamenti direzionali Vinncom sono basati su un design diverso, come ad esempio la micro-striscia,diossido di carbonio,film sottile,Guida d'onda ecc.

Gli accoppiatori direzionali hanno molte applicazioni, tra cui fornire un campione di segnale per la misurazione o il monitoraggio, il feedback, la combinazione di feed da e verso le antenne,fornitura di tap di segnale per sistemi via cavo e/o antenne distribuite come la TV via cavo,la copertura del segnale mobile e la separazione dei segnali trasmessi e ricevuti sui sistemi di telecomunicazione.
