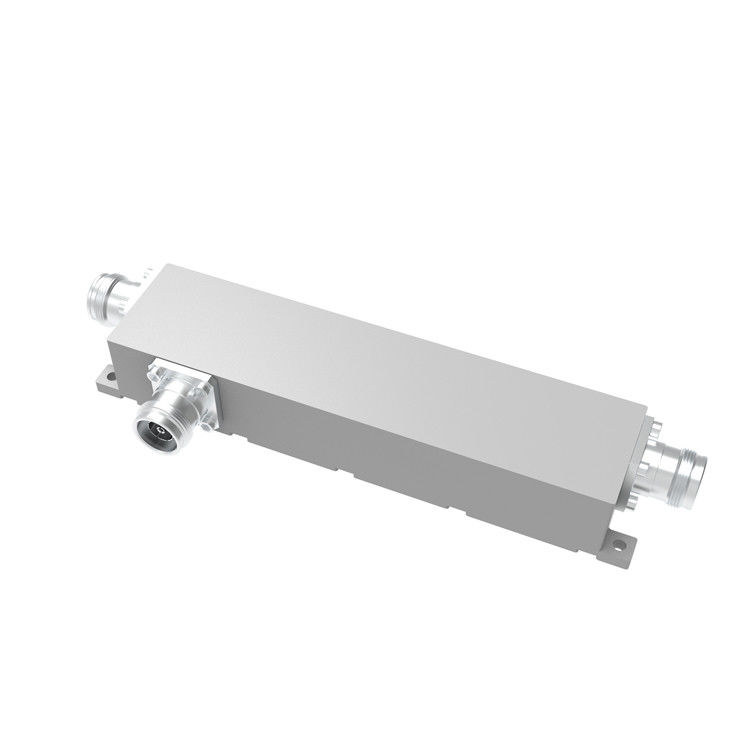

350/380-3800MHz 4.3-10 Accoppiatore direzionale femminile
  • name
  • name
  • name
  • name

350/380-3800MHz 4.3-10 Accoppiatore direzionale femminile

MOQ: 5 pezzi
prezzo: negotiable
payment method: L/C, D/A, D/P, T/T
Supply Capacity: 1000PCS AL GIORNO
Detail Information
Descrizione di prodotto
Detail Information
Luogo di origine
Cina
Marca
Vinncom
Certificazione
ROHS ISO9000
Numero di modello
VN-DC-03538-OPx
Produttori OEM:
APPROVAZIONE
Prodotto ODM:
APPROVAZIONE
personalizzato:
APPROVAZIONE
Progetto:
Stripline dielettrico dell'aria
Colore:
Opzionale
Frequenza:
350/380-3800MHz
Protezione:
Protezione IP65
Applicazione:
All'interno e all'esterno
terzo PIM:
-153dbc, - 163dbc @43dbm*2
Collegamento:
4.3-10 femminile
Evidenziare:

Accoppiatore direzionale OEM Stripline

,

Accoppiamento direzionale a striscia di 30 dB

,

Accoppiatore direzionale OEM a montaggio in superficie

Descrizione di prodotto

350/380-3800MHz 4.3-10 Accoppiatore direzionale femminile



  • Può essere personalizzato
  • Fino a -165 dBc @ 43 dBm*2
  • Velo o con le staffe



 VN-DC-03538-OPx-xxx.pdf

Numero della parte VEN-DC-03538-OPx
Frequenza di funzionamento (MHz) 350/380-3800
Impedenza (Ohm) 50
VSWR ≤ 1.25
Accoppiamento (dB) 6 ± 1.2 7 ± 1.2 8±1.2 10 ± 1.2 15 ± 1.5 20 ± 1.7 30 ± 1.8
Perdita di inserimento (dB) ≤ 1.8 ≤ 1.5 ≤ 1.1 ≤.0.9 ≤ 0.5 ≤ 0.2 ≤ 0.17
Isolamento (dB) ≥ 24 ≥ 25 ≥ 26 ≥ 28 ≥ 33 ≥ 28 ≥ 48
IM3 (dBc @ 2×43dBm) -153 / -163
Applicazione Interi/esterni
Grado di protezione Protezione IP65
Temperatura di funzionamento (°C) -40 ~ + 80
Interfaccia 4.3-10 Femmina
Potenza di movimentazione (Watt, massimo) 500
Potenza di picco (Watt max) 1500
Dimensione (mm)

182.5 × 44 × 31

(escluso il connettore)
Peso netto(g)

775 ± 5%
Dimensioni dell'imballaggio (mm) 240 × 80 × 35
Imballaggio Dimensione del cartone (mm) 500 × 420 × 160
Conformità ROHS - Sì, sì.













350/380-3800MHz 4.3-10 Accoppiatore direzionale femminile 0350/380-3800MHz 4.3-10 Accoppiatore direzionale femminile 1





Gli accoppiatori direzionali sono un dispositivo passivo utilizzato principalmente nel campo della tecnologia radio.Accoppiano una quantità definita di potenza elettromagnetica in una linea di trasmissione a una porta che consente al segnale di essere utilizzato in un altro sistema radio o nella prossima apparecchiatura radioUna caratteristica essenziale degli accoppiatori direzionali è che accoppiano solo la potenza che scorre in una sola direzione.Un accoppiatore direzionale progettato per dividere la potenza equamente tra due porte è chiamato accoppiatore ibrido, ad esempio, accoppiatore ibrido 3 dB.

Gli accoppiamenti direzionali Vinncom sono basati su un design diverso, come ad esempio la micro-striscia,diossido di carbonio,film sottile,Guida d'onda ecc.

Gli accoppiatori direzionali hanno molte applicazioni, tra cui fornire un campione di segnale per la misurazione o il monitoraggio, il feedback, la combinazione di feed da e verso le antenne,fornitura di tap di segnale per sistemi via cavo e/o antenne distribuite come la TV via cavo,la copertura del segnale mobile e la separazione dei segnali trasmessi e ricevuti sui sistemi di telecomunicazione.
