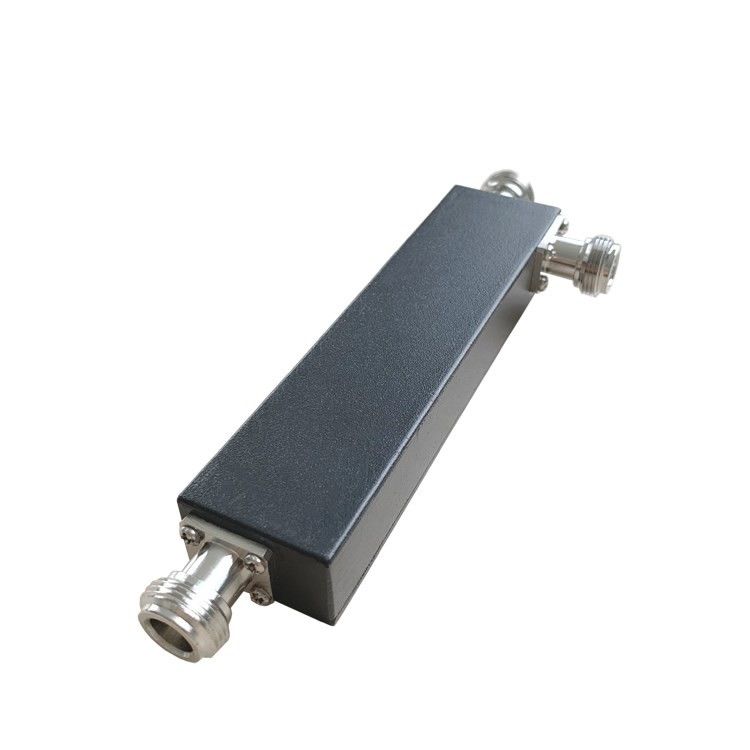

698-3800MHz N Accoppiatore direzionale femminile

Name: 698-3800MHz N Accoppiatore direzionale femminile
Brand: HeFei Vinncom Electronic Technology Co.,Ltd.
SKU: VN-DC-0738-INx
Price: 360.00 USD
Availability: InStock

Dettagli del prodotto

Luogo di origine: Cina

Marca: Vinncom

Certificazione: ROHS ISO9000

Numero di modello: VN-DC-0738-INx

Termini di trasporto & di pagamento

Quantità di ordine minimo: 5 pezzi

Prezzo: negotiable

Termini di pagamento: L/C, D/A, D/P, T/T

Capacità di alimentazione: 1000PCS AL GIORNO

Ottenga il migliore prezzo

Contatto ora

Specifiche

Descrizione

Specifiche

Evidenziare:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                              Accoppiamento direzionale a guida d'onda 3 dB, Accoppiamento direzionale a frequenza VHF 3 dB, Accoppiamento direzionale a guida d'onda


Produttori OEM:	APPROVAZIONE	Prodotto ODM:	APPROVAZIONE
personalizzato:	APPROVAZIONE	Progetto:	Stripline dielettrico dell'aria
Colore:	Opzionale	Frequenza:	698-3800MHz
Applicazione:	Al di fuori	PIM:	-153dbc -163dbc @43dbm*2

Produttori OEM:	APPROVAZIONE
Prodotto ODM:	APPROVAZIONE
personalizzato:	APPROVAZIONE
Progetto:	Stripline dielettrico dell'aria
Colore:	Opzionale
Frequenza:	698-3800MHz
Applicazione:	Al di fuori
PIM:	-153dbc -163dbc @43dbm*2

Descrizione

698-3800MHz N Accoppiatore direzionale femminile

698-3800MHz N Accoppiatore direzionale femminile

Larghezza di banda
Buona pianura
Buono VSWR in tutti i porti

VN-DC-0738-INx-xxx.doc.pdf

Numero della parte	L'indice di emissione è il seguente:
Frequenza di funzionamento (MHz)	698-3800
Impedenza (Ohm)	50
VSWR	≤ 1.25
Accoppiamento (dB)	5 ± 0.8	6 ± 0.8	7 ± 0.9	10 ± 1.0	15 ± 1	20 ± 1.2
Perdita di inserimento (dB)	≤ 2.05	≤ 1.60	≤ 1.40	≤ 0.96	≤ 0.5	≤ 0.22
Isolamento (dB)	≥ 23	≥ 24	≥ 25	≥ 28	≥ 33	≥ 38
IM3 (dBc @ 2×43dBm)	-155 / -160
Applicazione	Al di fuori
Temperatura di funzionamento (°C)	-40 ~ + 80
Interfaccia	N femminile
Potenza di movimentazione (Watt, massimo)	300
Potenza di picco (Watt, massimo)	1200
Dimensione (mm)(escluso il connettore)	125 × 31 × 20@5~10 dB;125 × 31 × 17@15~20db
Peso netto (g)	180 ± 20
Dimensioni dell'imballaggio (mm)	160 × 65 × 30
Imballaggio Dimensione del cartone (mm)	350 × 340 × 170
Conformità ROHS	- Sì, sì.

Gli accoppiatori direzionali sono un dispositivo passivo utilizzato principalmente nel campo della tecnologia radio.Accoppiano una quantità definita di potenza elettromagnetica in una linea di trasmissione a una porta che consente al segnale di essere utilizzato in un altro sistema radio o nella prossima apparecchiatura radioUna caratteristica essenziale degli accoppiatori direzionali è che accoppiano solo la potenza che scorre in una sola direzione.Un accoppiatore direzionale progettato per dividere la potenza equamente tra due porte è chiamato accoppiatore ibrido, ad esempio, accoppiatore ibrido 3 dB.

Gli accoppiamenti direzionali Vinncom sono basati su un design diverso, come ad esempio la micro-striscia,diossido di carbonio,film sottile,Guida d'onda ecc.

Gli accoppiatori direzionali hanno molte applicazioni, tra cui fornire un campione di segnale per la misurazione o il monitoraggio, il feedback, la combinazione di feed da e verso le antenne,fornitura di tap di segnale per sistemi via cavo e/o antenne distribuite come la TV via cavo,la copertura del segnale mobile e la separazione dei segnali trasmessi e ricevuti sui sistemi di telecomunicazione.
