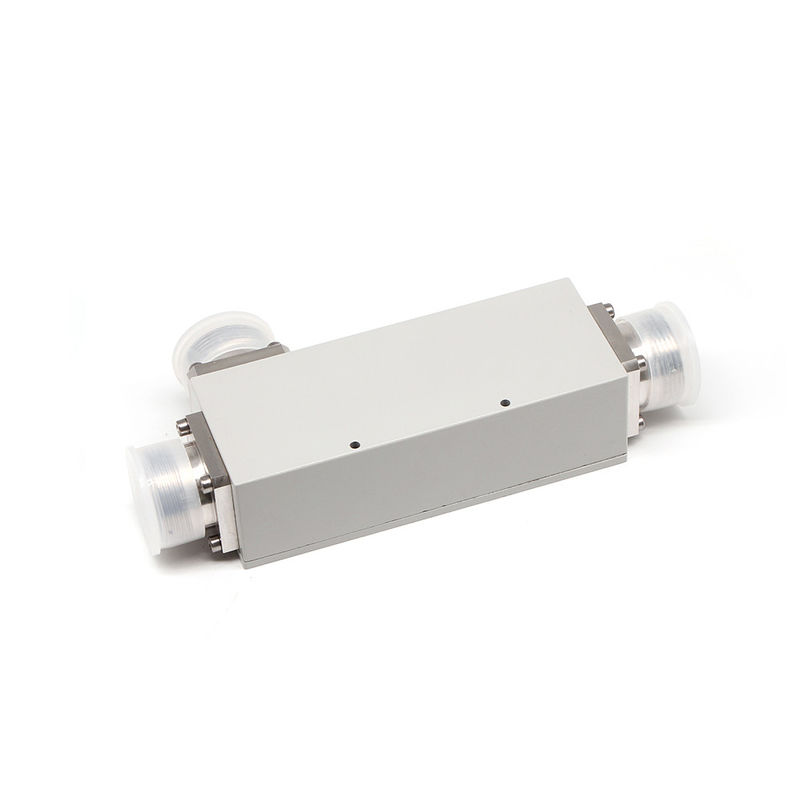

698-2700MHz 4.3-10 Accoppiatore direzionale femminile

Name: 698-2700MHz 4.3-10 Accoppiatore direzionale femminile
Brand: HeFei Vinncom Electronic Technology Co.,Ltd.
SKU: VN-DC-0727-OPx
Price: 360.00 USD
Availability: InStock

Dettagli del prodotto

Luogo di origine: Cina

Marca: Vinncom

Certificazione: ROHS ISO9000

Numero di modello: VN-DC-0727-OPx

Termini di trasporto & di pagamento

Quantità di ordine minimo: 5 pezzi

Prezzo: negotiable

Termini di pagamento: L/C, D/A, D/P, T/T

Capacità di alimentazione: 1000PCS AL GIORNO

Ottenga il migliore prezzo

Contatto ora

Specifiche

Descrizione

Specifiche

Evidenziare:
                                                                                                                                                                                                                                                                                                                                                                                                      Accoppiamento direzionale a frequenza rf di 40 dB, -163PIM accoppiamento radiofonico direzionale, Accoppiatore bidirezionale da 40 dB


Produttori OEM:	APPROVAZIONE	Prodotto ODM:	APPROVAZIONE
personalizzato:	APPROVAZIONE	Progetto:	Stripline dielettrico dell'aria
Colore:	Opzionale	Frequenza:	698-2700MHz

Produttori OEM:	APPROVAZIONE
Prodotto ODM:	APPROVAZIONE
personalizzato:	APPROVAZIONE
Progetto:	Stripline dielettrico dell'aria
Colore:	Opzionale
Frequenza:	698-2700MHz

Descrizione

698-2700MHz 4.3-10 Accoppiatore direzionale femminile

698-2700MHz 4.3-10 Accoppiatore direzionale femminile

Alta diretività
Isolamento elevato
Buona PIM fino a -163@43dBm*2

VN-DC-0727-OPx-xxx.pdf

Numero della parte	L'indice di emissione deve essere conforme alle prescrizioni di cui all'allegato II.
Frequenza di funzionamento (MHz)	698-2700
Impedenza (Ohm)	50
VSWR	≤ 1.25
Accoppiamento (dB)	5 ± 0.8	6 ± 0.8	7 ± 0.8	10 ± 0.8	15 ± 1	20 ± 1	30 ± 1.2	40 ± 1.5
Perdita di inserimento (dB)	≤ 2.05	≤ 1.6	≤ 1.4	≤ 0.8	≤ 0.7	≤ 0.3	≤ 0.3	≤ 0.2
Isolamento (dB)	≥ 25	≥ 26	≥ 27	≥ 30	≥ 35	≥ 40	≥ 45	≥ 55
IM3 (dBc @ 2×43dBm)	-155 / -163
Applicazione	All'interno e all'esterno
Grado di protezione	Protezione IP65
Temperatura di funzionamento (°C)	-40 ~ + 80
Interfaccia	4.3-10 Femmina
Potenza di movimentazione (Watt, massimo)	500
Potenza di picco (Watt, massimo)	1500
Dimensione (mm)	122 × 48 × 30 (esclusi i connettori)
Peso netto(g)	545 ± 20
Dimensioni dell'imballaggio (mm)	190 × 80 × 45
Imballaggio Cartone Dimensione ((mm)	430 × 400 × 105
Conformità ROHS	- Sì, sì.

Gli accoppiatori direzionali sono un dispositivo passivo utilizzato principalmente nel campo della tecnologia radio.Accoppiano una quantità definita di potenza elettromagnetica in una linea di trasmissione a una porta che consente al segnale di essere utilizzato in un altro sistema radio o nella prossima apparecchiatura radioUna caratteristica essenziale degli accoppiatori direzionali è che accoppiano solo la potenza che scorre in una sola direzione.Un accoppiatore direzionale progettato per dividere la potenza equamente tra due porte è chiamato accoppiatore ibrido, ad esempio, accoppiatore ibrido 3 dB.

Gli accoppiamenti direzionali Vinncom sono basati su diversi modelli, quali micro-strisce, aria dielettrica, film sottile, guida d'onda, ecc.

Gli accoppiatori direzionali hanno molte applicazioni, tra cui fornire un campione di segnale per la misurazione o il monitoraggio, il feedback, la combinazione di feed da e verso le antenne,fornitura di tap di segnale per sistemi via cavo e/o antenne distribuite come la TV via cavo, la copertura del segnale mobile e la separazione dei segnali trasmessi e ricevuti sui sistemi di telecomunicazione.
