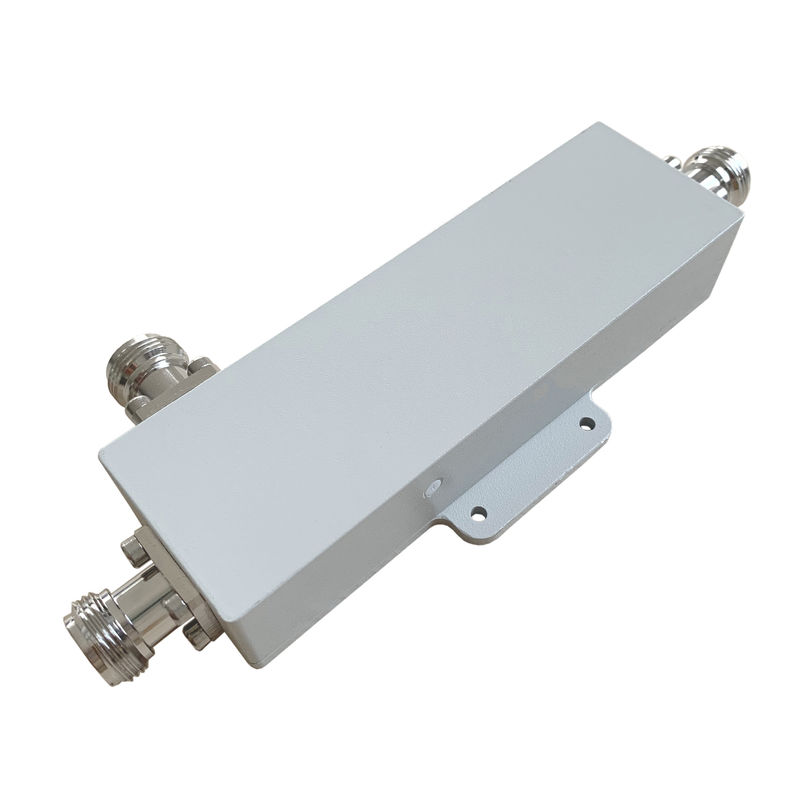

550-2700 MHz N accoppiatore direzionale femminile

Name: 550-2700 MHz N accoppiatore direzionale femminile
Brand: HeFei Vinncom Electronic Technology Co.,Ltd.
SKU: VN-DC-05527-ONx
Price: 360.00 USD
Availability: InStock

Dettagli del prodotto

Luogo di origine: Cina

Marca: Vinncom

Certificazione: ROHS ISO9000

Numero di modello: VN-DC-05527-ONx

Termini di trasporto & di pagamento

Quantità di ordine minimo: 5 pezzi

Prezzo: negotiable

Termini di pagamento: L/C, D/A, D/P, T/T

Capacità di alimentazione: 1000PCS AL GIORNO

Ottenga il migliore prezzo

Contatto ora

Specifiche

Descrizione

Specifiche

Evidenziare:
                                                                                                                                                                                                                                                                                                                                                                                                                                    Accoppiatore coaxiale direzionale a bassa Pim, N accoppiatore coaxiale direzionale femminile, Accoppiamento direzionale di 15 dB


Produttori OEM:	APPROVAZIONE	Prodotto ODM:	APPROVAZIONE
personalizzato:	APPROVAZIONE	Progetto:	Stripline dielettrico dell'aria
Colore:	Opzionale	Frequenza:	550-2700MHz

Produttori OEM:	APPROVAZIONE
Prodotto ODM:	APPROVAZIONE
personalizzato:	APPROVAZIONE
Progetto:	Stripline dielettrico dell'aria
Colore:	Opzionale
Frequenza:	550-2700MHz

Descrizione

550-2700 MHz N accoppiatore direzionale femminile

550-2700 MHz N accoppiatore direzionale femminile

Per l'applicazione DAS IBS
Fino a -165 dBc @ 43 dBm*2
Velo o con le staffe

VN-DC-0527-ONx-xxx.doc.pdf

Numero della parte	L'indice di emissione deve essere conforme alle prescrizioni di cui all'allegato II.
Frequenza di funzionamento (MHz)	550-2700
Impedenza (Ohm)	50
VSWR	≤ 1.25
Accoppiamento (dB)	5 ± 0.9	6 ± 0.9	7 ± 0.9	10 ± 1.1	15 ± 1.5	20 ± 1.5
Perdita di inserimento (dB)	≤ 2.2	≤ 1.7	≤ 1.3	≤ 0.8	≤ 0.4	≤ 0.2
Isolamento (dB)	≥ 25	≥ 26	≥ 27	≥ 30	≥ 35	≥ 40
IM3 (dBc @ 2×43dBm)	-153 / -163
Applicazione	Interi/esterni
Grado di protezione	Protezione IP65
Temperatura di funzionamento (°C)	-40 ~ + 80
Interfaccia	N femminile
Potenza di movimentazione (Watt, massimo)	300
Potenza di picco (Watt, massimo)	1200
Dimensione (mm)	127 × 40 × 24,5 (escluso il connettore)
Peso netto(g)	350 ± 20
Dimensioni dell'imballaggio (mm)	180 × 75 × 30
Imballaggio Dimensione del cartone (mm)	400 × 380 × 170
Conformità ROHS	- Sì, sì.

Gli accoppiatori direzionali sono un dispositivo passivo utilizzato principalmente nel campo della tecnologia radio.Accoppiano una quantità definita di potenza elettromagnetica in una linea di trasmissione a una porta che consente al segnale di essere utilizzato in un altro sistema radio o nella prossima apparecchiatura radioUna caratteristica essenziale degli accoppiatori direzionali è che accoppiano solo la potenza che scorre in una sola direzione.Un accoppiatore direzionale progettato per dividere la potenza equamente tra due porte è chiamato accoppiatore ibrido, ad esempio, accoppiatore ibrido 3 dB.

Gli accoppiamenti direzionali Vinncom sono basati su un design diverso, come ad esempio la micro-striscia,diossido di carbonio,film sottile,Guida d'onda ecc.

Gli accoppiatori direzionali hanno molte applicazioni, tra cui fornire un campione di segnale per la misurazione o il monitoraggio, il feedback, la combinazione di feed da e verso le antenne,fornitura di tap di segnale per sistemi via cavo e/o antenne distribuite come la TV via cavo,la copertura del segnale mobile e la separazione dei segnali trasmessi e ricevuti sui sistemi di telecomunicazione.
