Cavi di prova RF coassiali
, Cavi di prova RF 67G
, Cavo coassiale RF da 50 ohm

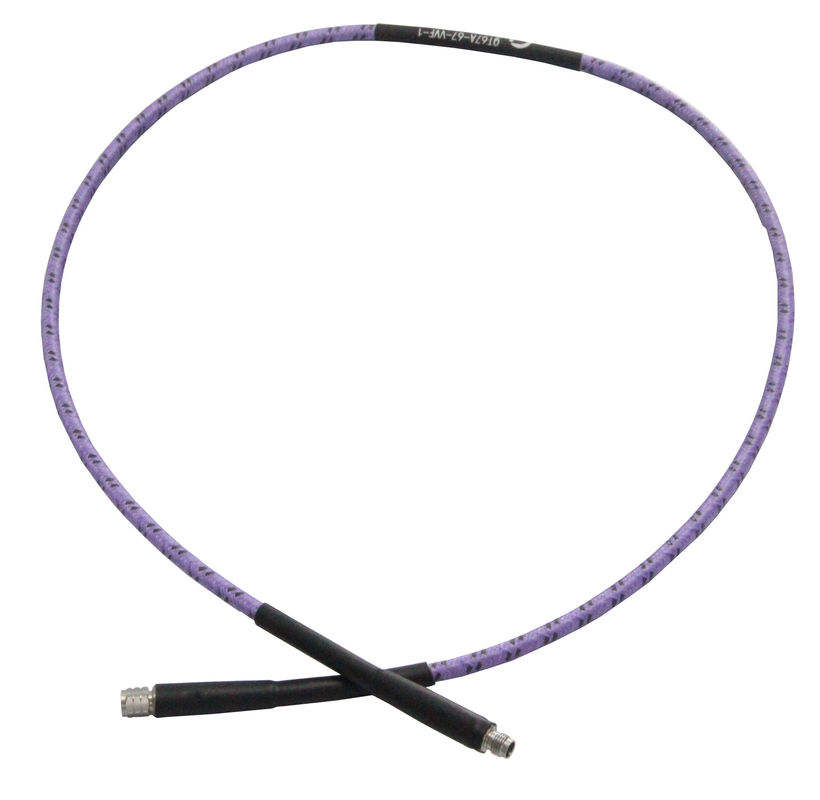

67G Cavi di prova RF coassiali Assemblaggi Impedenza 50 Ohm
67G Assemblaggi di cavi di prova ad alte prestazioni di durata
- Basse perdite di inserimento
- Potere elevato
- Stabilità di fase elevata
Fase e perdita stabile, lunga durata flessibile
| Caratteristiche: |
Applicazioni: |
| *Basse perdite di inserimento |
* Esame di laboratorio |
| * Alta stabilità di fase |
* Avionica |
| * Alto Potere |
* Radar a serie di fasi |
| * Durabilità elevata |
* Comunicazione satellitare |
Altri dispositivi
| Frequenza: |
DC ~ 67 GHz |
| Impedenza: |
50Ω |
| Velocità di propagazione: |
81% |
| Efficacia di schermatura: |
90 dB min. |
| Resistenza alla tensione: |
500 V di corrente continua |
| Stabilità di fase*1: |
±7° |
| Stabilità dell'ampiezza*1: |
± 0,05 dB |
[1] raggio di 50 mm, piegatura a 360°
Meccanica
|
Radius di piegatura non corazzato
(installazione/ripetizione):
|
12 mm/24 mm min. |
|
Raggio di piegatura corazzato
(installazione/ripetizione):
|
30 mm/60 mm min. |
| Ciclo di vita della piegatura: |
100,000 |
| Ciclo vitale dell'accoppiamento*2: |
5,000 |
[2] Per i connettori 1,85 mm, 2,4 mm, 2,92 mm, 3,5 mm, solo SMA.
Ambiente
| Temperatura: |
-55°C - +125°C |
Attenuazione e gestione della potenza
| Frequenza (GHz) |
1 |
2 |
4 |
6 |
8 |
10 |
12 |
18 |
26.5 |
33 |
40 |
50 |
67 |
| Attenuazione*3(dB/100 m) |
64 |
91 |
130 |
161 |
187 |
210 |
232 |
288 |
355 |
400 |
445 |
503 |
594 |
| Potenza media*4(W) |
97 |
68 |
47 |
38 |
33 |
29 |
27 |
21 |
17 |
15 |
14 |
12 |
10 |
[3] VSWR:1.0■ ambiente: +25°C (77°F); cavo grezzo
[4] VSWR:1.0; ambiente: +40°C (104°F); livello del mare
Edilizia
| - No, no, no, no. |
Nome |
Dimensione (mm) |
Materiale |
| 1 |
Conduttore interno |
0.50 |
Acciaio e materie simili |
| 2 |
diossido di carbonio |
1.38 |
PTFE a bassa densità |
| 3 |
Scudo interno |
1.54 |
n.c.a. |
| 4 |
Strato intermedio |
1.82 |
PTFE a bassa densità |
| 5 |
Scudo esterno |
2.17 |
Fabbricazione a partire da prodotti della voce 8528 |
| 6 |
Giubbotto |
2.40 |
FEP |
| 7 ~ 9 |
Armatura (facoltativo) |
5.50 |
Composto |
| 10 |
|
6.00 |
PTFE |
Regole di denominazione dei connettori:
V - 1,85 mm (67 GHz, VSWR 1,5)
G - Mini-SMP (maturabile con GPPO e SSMP, 65GHz, VSWR 1.8)
2 - 2,4 mm (50 GHz, VSWR 1.4)
K - 2,92 mm (40 GHz, VSWR 1,35)
A - SSMA (40GHz, VSWR 1,35)
P - SMP (40 GHz, VSWR 1,35)
3 - 3,5 mm (33GHz, VSWR 1,35)
S - SMA (26,5 GHz, VSWR 1,3)
Connector femminile - Aggiungi F dopo il nome del connettore
Angolo destro - Aggiungi ¥R ¥ dopo il nome del connettore (aumento del VSWR di 0,1)
Come ordinare
VN67W-X-Y-Z
VN:Vinncom
P, senza armatura: vuoto.
X: Frequenza in GHz
Y: tipo di connettore
Z: lunghezza in metri
Esempi:
Per ordinare un gruppo di cavi di prova VN67 con armatura, DC-60GHz,1.85mm maschio a 1.85mm femmina, 0,5 metri, specificare VN67P-60-VVF-0.5.
QT67 connettore di accoppiamento
|
VEN-QCV-MG-T67-3
1.85mm maschio, in acciaio inossidabile
|
|
VEN-QCV-FG-T67-2
1.85mm femmina, in acciaio inossidabile
|
|
Collegamento di accoppiamento QT67P
|
VEN-QCV-MG-T67P-4
1.85mm maschio, in acciaio inossidabile
|
|
VEN-QCV-FG-T67P-2
1.85mm femmina, in acciaio inossidabile
|
|
