40G Cable di prova RF a segnale flessibile VN280 Stabilità di fase elevata

Name: 40G Cable di prova RF a segnale flessibile VN280 Stabilità di fase elevata
Brand: HeFei Vinncom Electronic Technology Co.,Ltd.
SKU: VN280
Price: 414.00 USD
Availability: InStock

Dettagli del prodotto

Luogo di origine: Cina

Marca: Vinncom

Certificazione: RoHS/ISO9000

Numero di modello: VN280

Termini di trasporto & di pagamento

Quantità di ordine minimo: 5pcs

Prezzo: negotiable

Tempi di consegna: 2-4weeks

Termini di pagamento: T/T, Western Union

Capacità di alimentazione: 50pcs al giorno

Ottenga il migliore prezzo

Contatto ora

Specifiche

Descrizione

Specifiche

Evidenziare:
                                                                                                                                                                                                                                                                                                                                                                                                      Cavi di prova RF 40G, Cavi di prova per segnale RF, Cable di segnale 40G


Frequenza::	DC~40GHz	Frequenza d'interdizione::	62GHz
Impedenza::	50Ω	Velocità di propagazione::	70%
Protezione dell'efficacia::	90dB minuto.	La tensione resiste a::	CC 500V

Frequenza::	DC~40GHz
Frequenza d'interdizione::	62GHz
Impedenza::	50Ω
Velocità di propagazione::	70%
Protezione dell'efficacia::	90dB minuto.
La tensione resiste a::	CC 500V

Descrizione

40G Cable di prova RF a segnale flessibile VN280 Stabilità di fase elevata

VN280 40G Stabilità di fase elevata Flessibile Alternativo al cavo semi-rigido

Frequenza a banda larga
Stabilità di fase
Basso PIM

Flessibile, alternativo al cavo semi-rigido

Caratteristiche:	Applicazioni:
* Stabilità di fase	* Radar a serie di fasi
* PIM basso	* Interconnessione all'interno e tra le apparecchiature

Altri dispositivi

Frequenza:	DC ~ 40 GHz
Frequenza di taglio:	62 GHz
Impedenza:	50Ω
Velocità di propagazione:	70%
Efficacia di schermatura:	90 dB min.
Resistenza alla tensione:	500 V di corrente continua

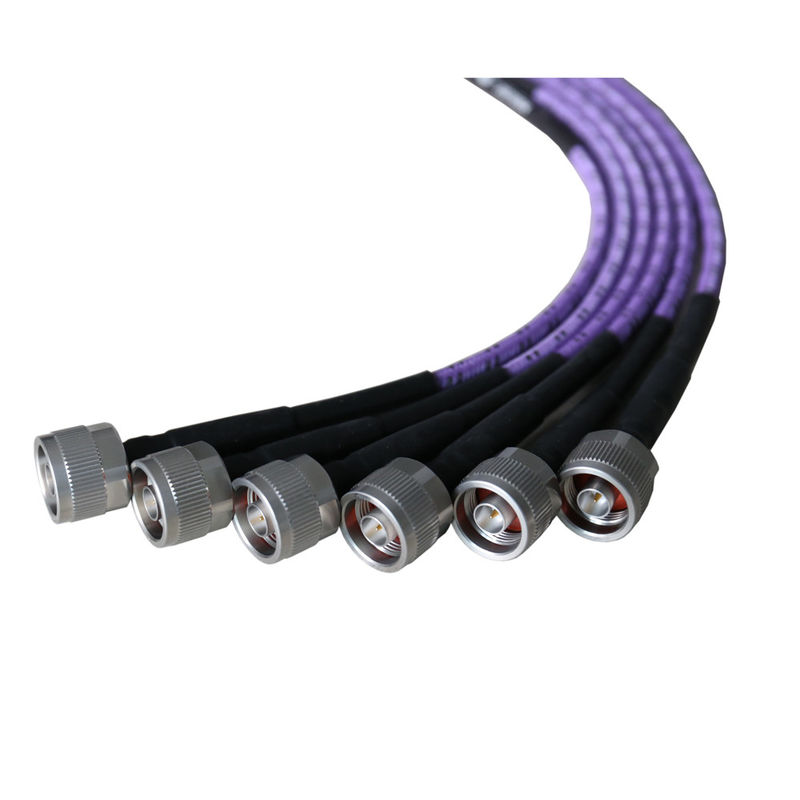

40G Cable di prova RF a segnale flessibile VN280 Stabilità di fase elevata 0

- No, no, no, no.	Nome	Dimensione (mm)	Materiale
1	Conduttore interno	0.53	Acciaio e materie simili
2	diossido di carbonio	1.63	PTFE
3	Scudo interno	1.83	n.c.a.
4	Scudo esterno	2.18	Fabbricazione a partire da prodotti della voce 8528
5	Giubbotto	2.65	FEP

Meccanica

Radio di piegatura (installazione):	13.0 mm
Radius di piegatura (ripetuta):	26.0 mm
Peso:	22 g/m

Attenuazione e gestione della potenza

Frequenza (GHz)	0.3	0.5	1	2.4	3	6	8	10	12.4	18	26.5
Attenuazione^*¹(dB/100 m)	19.9	26.2	38.2	62.5	71.1	107.5	128.3	147.6	169.4	216.1	280.6
Potenza media^*²(W)	512	423	290	177	156	103	86	75	65	51	39

Ambiente

Temperatura:

-55°C - +125°C

Regole di denominazione dei connettori:

2 - 2,4 mm (40 GHz, VSWR 1,35)

K - 2,92 mm (40 GHz, VSWR 1,35)

P - SMP (26,5 GHz, VSWR 1,3)

A - SSMA (26,5 GHz, VSWR 1.3)

S - SMA (26,5 GHz, VSWR 1,3)

G - Mini-SMP (maturabile con GPPO e SSMP, 18GHz, VSWR 1.3)

N - N (18GHz, VSWR 1,25)

X - MMCX (6GHz, VSWR 1.3)

M - MCX (6GHz, VSWR 1.3)

B - BNC (4GHz, VSWR 1.4)

D - SMB (4GHz, VSWR 1,25)

Connector femminile - Aggiungi F dopo il nome del connettore

Angolo destro - Aggiungi ¥R ¥ dopo il nome del connettore (aumento del VSWR di 0,1)
