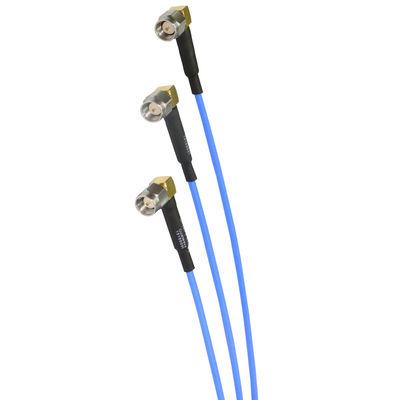

Cavi di prova RF RoHS personalizzati Placcati in argento rame 26.5G Dielettrico di interconnessione

MOQ:	5 pezzi
prezzo:	negotiable
Delivery period:	2-4weeks
payment method:	T/T, Western Union
Supply Capacity:	50pcs al giorno

Informazione dettagliata

Descrizione di prodotto

Informazione dettagliata

Luogo di origine

Marca

Vinncom

Certificazione

RoHS/ISO9000

Numero di modello

VN400

Frequenza::

DC~26.5GHz

Frequenza d'interdizione::

34GHz

Impedenza::

Velocità di propagazione::

Protezione dell'efficacia::

90dB minuto.

La tensione resiste a::

CC 1500V

Evidenziare:

26.5G Cavi di prova RF

Cavi di prova RF RoHS

26.5G cavi RF personalizzati

Descrizione di prodotto

26.5G Alta stabilità di fase Cavi RF flessibili e assemblaggi

Basso PIM
Stabilità di fase
Frequenza DC ~ 26,5 GHz

Flessibile, alternativo al cavo semi-rigido

Caratteristiche:	Applicazioni:
* Stabilità di fase	* Radar a serie di fasi
* PIM basso	* Interconnessione all'interno e tra le apparecchiature

Altri dispositivi

Frequenza:	DC~26,5 GHz
Frequenza di taglio:	34 GHz
Impedenza:	50Ω
Velocità di propagazione:	70%
Efficacia di schermatura:	90 dB min.
Resistenza alla tensione:	1500 V di corrente continua

Cavi di prova RF RoHS personalizzati Placcati in argento rame 26.5G Dielettrico di interconnessione 0

- No, no, no, no.	Nome	Dimensione (mm)	Materiale
1	Conduttore interno	0.94	Acciaio e materie simili
2	diossido di carbonio	3.00	PTFE
3	Scudo interno	3.20	n.c.a.
4	Scudo esterno	3.55	Fabbricazione a partire da prodotti della voce 8528
5	Giubbotto	4.00	FEP

Meccanica

Radio di piegatura (installazione):	20.0 mm
Radius di piegatura (ripetuta):	40.0 mm
Peso:	49 g/m

Frequenza (GHz)	0.3	0.5	1	2.4	3	6	8	10	12.4	18	26.5
Attenuazione^*¹(dB/100 m)	19.9	26.2	38.2	62.5	71.1	107.5	128.3	147.6	169.4	216.1	280.6
Potenza media^*²(W)	512	423	290	177	156	103	86	75	65	51	39

Ambiente

Temperatura:

-55°C - +125°C

Regole di denominazione dei connettori:

3 - 3,5 mm (26,5 GHz, VSWR 1,3)

P - SMP (26,5 GHz, VSWR 1,3)

A - SSMA (26,5 GHz, VSWR 1.3)

S - SMA (26,5 GHz, VSWR 1,3)

N - N (18GHz, VSWR 1,25)

X - MMCX (6GHz, VSWR 1.3)

M - MCX (6GHz, VSWR 1.3)

B - BNC (4GHz, VSWR 1.4)

D - SMB (4GHz, VSWR 1,25)

Connector femminile - Aggiungi F dopo il nome del connettore

Angolo destro - Aggiungi ¥R ¥ dopo il nome del connettore (aumento del VSWR di 0,1)
