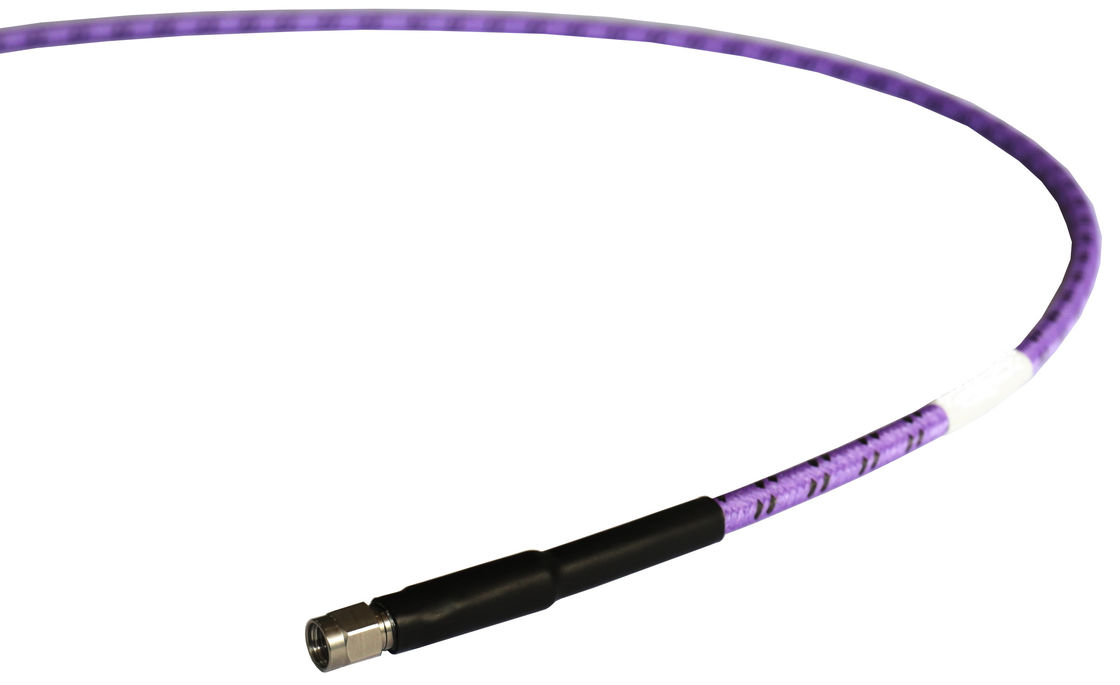

Avionica ad alte prestazioni Cavi di prova RF Assemblee Lead 50G
Fase e perdita stabile, vita flessibile lunga 50G assemblaggi di cavi di prova ad alte prestazioni
- Basse perdite di inserimento
- Potere elevato
- Alta resistenza
Fase e perdita stabile, lunga durata flessibile
| Caratteristiche: |
Applicazioni: |
| * Basse perdite di inserimento |
* Esame di laboratorio |
| * Alta stabilità di fase |
* Avionica |
| * Alto Potere |
* Radar a serie di fasi |
| * Durabilità elevata |
* Comunicazione satellitare |
Altri dispositivi
| Frequenza: |
DC ~ 50 GHz |
| Impedenza: |
50Ω |
| Velocità di propagazione: |
76% |
| Efficacia di schermatura: |
90 dB min. |
| Resistenza alla tensione: |
500 V di corrente continua |
| Stabilità di fase*1: |
±7° |
| Stabilità dell'ampiezza*1: |
± 0,05 dB |
[1] raggio di 50 mm, piegatura a 360°
Meccanica
|
Radius di piegatura non corazzato
(installazione/ripetizione):
|
18mm/36mm min. |
|
Raggio di piegatura corazzato
(installazione/ripetizione):
|
30 mm/60 mm min. |
| Ciclo di vita della piegatura: |
100,000 |
| Ciclo vitale dell'accoppiamento*2: |
5,000 |
[2] Solo per i connettori da 2,4 mm, 2,92 mm, 3,5 mm, SMA, N.
Ambiente
Attenuazione e gestione della potenza
| Frequenza (GHz) |
1 |
2 |
3 |
6 |
8 |
10 |
12.4 |
18 |
26.5 |
40 |
50 |
| Attenuazione*3(dB/100 m) |
48.1 |
68.3 |
83.9 |
119.4 |
138.4 |
155.2 |
173.4 |
210.2 |
257.1 |
319.2 |
359.2 |
| Potenza media*4(W) |
506 |
356 |
290 |
204 |
176 |
157 |
140 |
116 |
95 |
76 |
68 |
[3] VSWR:1.0■ ambiente: +25°C (77°F); cavo grezzo
[4] VSWR:1.0; ambiente: +40°C (104°F); livello del mare
Edilizia
| - No, no, no, no. |
Nome |
Dimensione (mm) |
Materiale |
| 1 |
Conduttore interno |
0.72 |
Acciaio e materie simili |
| 2 |
diossido di carbonio |
2.1 |
PTFE a bassa densità |
| 3 |
Scudo interno |
2.25 |
n.c.a. |
| 4 |
Strato intermedio |
2.55 |
PTFE a bassa densità |
| 5 |
Scudo esterno |
3.01 |
Fabbricazione a partire da prodotti della voce 8528 |
| 6 |
Giubbotto |
3.60 |
FEP |
| 7 ~ 9 |
Armatura (facoltativo) |
5.50 |
Composto |
| 10 |
|
6.00 |
PTFE |
Regole di denominazione dei connettori:
2 - 2,4 mm (50 GHz, VSWR 1.4)
K - 2,92 mm (40 GHz, VSWR 1,25)
3 - 3,5 mm (33GHz, VSWR 1,35)
S - SMA (26,5 GHz, VSWR 1,25)
N - N (18GHz, VSWR 1,25)
Connector femminile - Aggiungi F dopo il nome del connettore
Angolo destro - Aggiungere R dopo il nome del connettore ((VSWR aumento 0,1)
Come ordinare
V.N.50W-X-Y-Z
VN:Vinncom
P, senza armatura: vuoto.
X: Frequenza in GHz
Y: tipo di connettore
Z: lunghezza in metri
T50 connettore di accoppiamento
|
VEN-QC2-MG-T50-2
2.4 mm maschio, in acciaio inossidabile
|
|
Il numero di unità di controllo è il numero di unità di controllo di cui all'allegato II.
3.5mm femmina, in acciaio inossidabile
|
|
|
VEN-QC2-FG-T50-1
2.4 mm femmina, in acciaio inossidabile
|
|
VEN-QCS-MG-T50-1
SMA maschile, in acciaio inossidabile
|
|
|
VEN-QCK-MG-T50-1
2.92mm maschio, in acciaio inossidabile
|
|
Il numero di unità di controllo deve essere indicato.
SMA femminile, acciaio inossidabile
|
|
|
VEN-QCK-FG-T50-1
2.92mm femmina, in acciaio inossidabile
|
|
VEN-QCN-MG-T50-4
N femminile, in acciaio inossidabile
|
|
|
VEN-QC3-MG-T50-1
3.5 mm maschio, in acciaio inossidabile
|
|
|
|
Collegamento di accoppiamento T50P
|
VEN-QC2-MG-T50P-4
2.4 mm maschio, in acciaio inossidabile
|
|
VEN-QC3-MG-T50P-1
3.5 mm maschio, in acciaio inossidabile
|
|
|
VEN-QC2-FG-T50P-4
2.4 mm femmina, in acciaio inossidabile
|
|
VEN-QC3-FG-T50P-1
3.5mm femmina, in acciaio inossidabile
|
|
|
VEN-QCK-MG-T50P-4
2.92mm maschio, in acciaio inossidabile
|
|
VEN-QCS-MG-T50P-3
SMA maschile, in acciaio inossidabile
|
|
|
VEN-QCK-FG-T50P-3
2.92mm femmina, in acciaio inossidabile
|
|
VEN-QCS-FG-T50P-1
SMA femminile, acciaio inossidabile
|
|
|
VEN-QCN-MG-T50P-3
N maschile, in acciaio inossidabile
|
|
|
|
