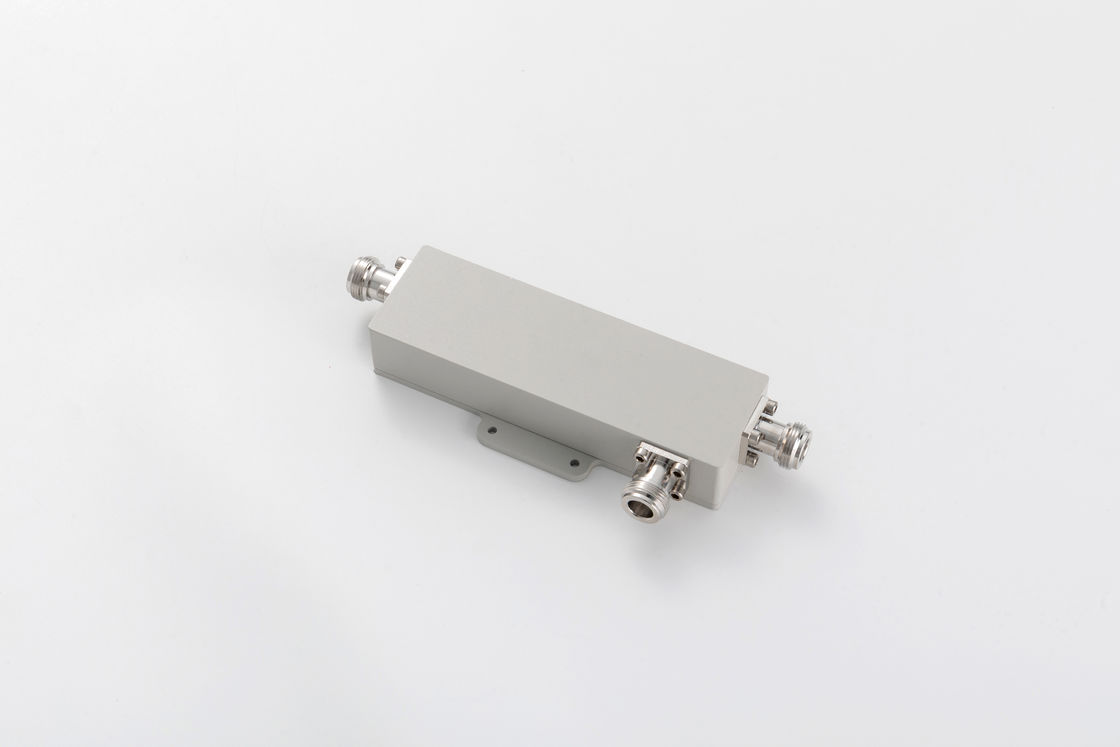

PIM Accoppiatore direzionale interno in microonde N femminile 550MHz-2700MHz

Name: PIM Accoppiatore direzionale interno in microonde N femminile 550MHz-2700MHz
Brand: HeFei Vinncom Electronic Technology Co.,Ltd.
SKU: VN-DC-05527-ON
Price: 360.00 USD
Availability: InStock

Dettagli del prodotto

Luogo di origine: Cina

Marca: Vinncom

Certificazione: RoHS/ISO9000

Numero di modello: VN-DC-05527-ON

Termini di trasporto & di pagamento

Quantità di ordine minimo: 5 pezzi

Prezzo: negotiable

Termini di pagamento: L/C, D/A, D/P, T/T

Ottenga il migliore prezzo

Contatto ora

Specifiche

Descrizione

Specifiche

Evidenziare:
                                                                                                                                                                                                                                                                                                                                                                                                      Accoppiamento direzionale interno a 550 MHz, Accoppiatore direzionale per microonde all'interno, Accoppiatore direzionale PIM in microonde


Numero della parte:	VN-DC-05527-ON	Impedenza (Ohm):	50
Vswr:	≤1.25	IM3 (dBc @ 2×43dBm):	-150 / -155/-161/-165
Applicazione:	All'interno e all'esterno	Interfaccia:	N femmina

Numero della parte:	VN-DC-05527-ON
Impedenza (Ohm):	50
Vswr:	≤1.25
IM3 (dBc @ 2×43dBm):	-150 / -155/-161/-165
Applicazione:	All'interno e all'esterno
Interfaccia:	N femmina

Descrizione

PIM Accoppiatore direzionale interno in microonde N femminile 550MHz-2700MHz

Accoppiamento direzionale da 550-2700 MHzN PIM femminile -150 / -155 / -161/-165

Isolamento elevato
Buona PIM fino a -165@43dBm*2
Buone perdite di ritorno

Numero della parte	L'indice di emissione è il seguente:
Frequenza di funzionamento (MHz)	550-2700
Impedenza (Ohm)	50
VSWR	≤ 1.25
Accoppiamento (dB)	± 0.9	± 0.9	± 0.9	± 11	± 15	± 15
Perdita di inserimento (dB)	≤ 2.2	≤ 1.7	≤ 1.3	≤ 0.8	≤ 0.4	≤ 0.2
Isolamento (dB)	≥ 25	≥ 26	≥ 27	≥ 30	≥ 35	≥ 40
IM3 (dBc @ 2×43dBm)	-150 / -155 / -161/-165
Applicazione	All'interno e all'esterno
Grado di protezione	Protezione IP65
Temperatura di funzionamento (°C)	-40 ~ + 80
Interfaccia	N femminile
Potenza di movimentazione (Watt, massimo)	300
Potenza di picco (Watt, massimo)	1200
Dimensione (mm) ((L×W×H, escluso il connettore)	127 × 40 × 24.5
Peso netto(g)	350 ± 20
Dimensioni dell'imballaggio (mm,L×W×H)	180 × 75 × 30
Imballaggio Dimensione del cartone (mm,L×W×H)	400 × 380 × 170

Accoppiatori direzionalisono un dispositivo passivo utilizzato prevalentemente nel campo della tecnologia radio.Accoppiano una quantità definita di potenza elettromagnetica in una linea di trasmissione a una porta che consente al segnale di essere utilizzato in un altro sistema radio o nella prossima apparecchiatura radioUna caratteristica essenziale degli accoppiatori direzionali è che accoppiano solo la potenza che scorre in una sola direzione.Un accoppiatore direzionale progettato per dividere equamente la potenza tra due porte è chiamato unaccoppiatore ibrido, ad esempio, accoppiatore ibrido 3 dB.
