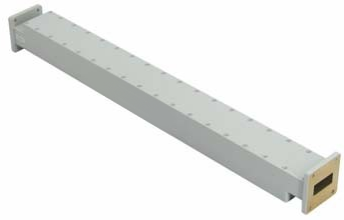

Attenuatore per guida d'onda WR-112 da 7.05-10GHz

ATTENUATORE PER GUIDA D'ONDA 7.05-10GHz WR-112

• Costruzione robusta e lavorata di precisione della guida d'onda
• Integrazione compatta con sistemi a guida d'onda
• Versioni fisse o variabili per diverse esigenze

Principio di funzionamento di unATTENUATORE PER GUIDA D'ONDA

UnATTENUATORE PER GUIDA D'ONDA è un componente passivo a microonde che riduce l'ampiezza di un segnale che si propaga attraverso una linea di trasmissione a guida d'onda.
UnATTENUATORE PER GUIDA D'ONDA ottiene questa riduzione introducendo una perdita controllata nel percorso del segnale, senza causare riflessioni significative.
UnATTENUATORE PER GUIDA D'ONDA può essere progettato utilizzando tre meccanismi primari: film resistivo/inserzione, assorbimento da materiali dielettrici dissipativi, o strutture meccaniche a pala/rotanti.
UnATTENUATORE PER GUIDA D'ONDA basato sul tipo a pala resistiva utilizza una sottile scheda resistiva posizionata lungo il piano E della guida d'onda—la scheda interseca le linee del campo elettrico e dissipa l'energia a microonde sotto forma di calore.
UnATTENUATORE PER GUIDA D'ONDA di tipo a pala rotante è costituito da tre sezioni: una pala resistiva fissa di ingresso, una pala resistiva rotante e una pala resistiva fissa di uscita—la rotazione della pala centrale cambia continuamente il livello di attenuazione.

UnATTENUATORE PER GUIDA D'ONDA con design assorbitivo (da coassiale a guida d'onda) utilizza materiali ferromagnetici o dielettrici dissipativi che assorbono l'energia elettromagnetica.
UnATTENUATORE PER GUIDA D'ONDA mantiene un buon adattamento di impedenza (basso VSWR) nella sua banda di frequenza operativa, garantendo una riflessione minima.
UnATTENUATORE PER GUIDA D'ONDA attenua i segnali convertendo parte dell'energia elettromagnetica in calore, che viene dissipato attraverso il corpo della guida d'onda e i dissipatori di calore.
UnATTENUATORE PER GUIDA D'ONDA può essere fisso (fornendo un valore di attenuazione costante, ad esempio 3 dB, 6 dB, 10 dB, 20 dB) o variabile (regolabile su un intervallo, ad esempio 0–30 dB o 0–60 dB).
