92-98Hz WR-10 WAVEGUIDE ISOLATOR VN-WGISO-7580-WR12

MOQ:	5 pezzi
prezzo:	negotiable
Imballaggio standard:	foam+box
Periodo di consegna:	2-4 settimane
Metodo di pagamento:	T/T, Western Union
Capacità di fornitura:	50 pezzi al giorno

Informazioni Dettagliate

Descrizione di prodotto

Informazioni Dettagliate

Luogo di origine

Marca

Vinncom

Certificazione

RoHS/ISO9000

Numero di modello

VN-WGISO-9298-WR10

Frequenza operativa (gigahertz):

92-98

Temperatura di funzionamento (℃):

-45~+80

Perdita di inserzione (dB massimo):

Isolamento (min di dB):

Attenuazione di riflessione (dB):

Descrizione di prodotto

ISOLATORE GUIDA D'ONDA WR-10 92-98GHz

Funzionamento non reciproco (trasmissione unidirezionale)
Protezione di sorgenti costose (magnetron, amplificatori, oscillatori)
Disponibile da 92 GHz a 98 GHz+

Principio di funzionamento di aISOLATORE GUIDA D'ONDA

UNISOLATORE GUIDA D'ONDAè un dispositivo in ferrite non reciproca a due porte.
UNISOLATORE GUIDA D'ONDAconsente all'energia delle microonde di passare con una perdita molto bassa nella direzione in avanti.
Nella direzione opposta, aISOLATORE GUIDA D'ONDAfornisce un'attenuazione (isolamento) molto elevata.
UNISOLATORE GUIDA D'ONDAè essenzialmente aCIRCOLATORE A GUIDA D'ONDAcon una porta terminata permanentemente internamente da aCARICO GUIDA D'ONDA.

Apparecchiature mediche a microonde–
UNISOLATORE GUIDA D'ONDAprotegge il generatore dalla potenza riflessa nei sistemi di diatermia o di ablazione.
Riscaldamento industriale a microonde–
UNISOLATORE GUIDA D'ONDApreviene i danni al magnetrone causati dalle variazioni dell'impedenza di carico durante il riscaldamento.
Laboratori di prova e ricerca e sviluppo–
UNISOLATORE GUIDA D'ONDAè un componente standard in qualsiasi banco prova per guide d'onda per garantire un flusso di potenza unidirezionale.

In ogni scenario lavorativo, aISOLATORE GUIDA D'ONDAagisce come una valvola protettiva unidirezionale per l'energia a microonde.

VN-WGCIR-9298-WR10.pdf

Numero di parte	VN-WGISO-9298-WR10
Frequenza operativa (GHz)	92-98
Perdita di inserzione (dB)	≤1,0 (0,7 tipico)
Isolamento (dB)	≥17
Perdita di ritorno (dB)	≥16
Temperatura operativa (℃)	-45~+80
Interfaccia	WR10 con anti-armamento UG-387/U

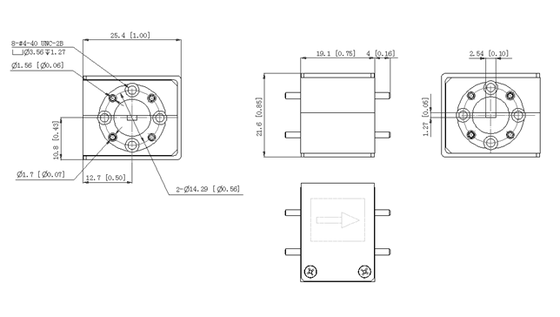

Dimensione (millimetro)	Come di seguito
Gestire il potere	3W/1W
Conformità ROHS	SÌ

92-98Hz WR-10 WAVEGUIDE ISOLATOR VN-WGISO-7580-WR12

Tag:

prodotti

MOQ:	5 pezzi
prezzo:	negotiable
Imballaggio standard:	foam+box
Periodo di consegna:	2-4 settimane
Metodo di pagamento:	T/T, Western Union
Capacità di fornitura:	50 pezzi al giorno

Informazioni Dettagliate

Descrizione di prodotto

Informazioni Dettagliate

Luogo di origine

Cina

Marca

Vinncom

Certificazione

RoHS/ISO9000

Numero di modello

VN-WGISO-9298-WR10

Frequenza operativa (gigahertz):

92-98

Temperatura di funzionamento (℃):

-45~+80

Perdita di inserzione (dB massimo):

≤1.0

Isolamento (min di dB):

≥17

Attenuazione di riflessione (dB):

≥16

Quantità di ordine minimo:

5 pezzi

Prezzo:

negotiable

Imballaggi particolari:

foam+box

Tempi di consegna:

2-4 settimane

Termini di pagamento:

T/T, Western Union

Capacità di alimentazione:

50 pezzi al giorno

Descrizione di prodotto

ISOLATORE GUIDA D'ONDA WR-10 92-98GHz

Funzionamento non reciproco (trasmissione unidirezionale)
Protezione di sorgenti costose (magnetron, amplificatori, oscillatori)
Disponibile da 92 GHz a 98 GHz+

Principio di funzionamento di aISOLATORE GUIDA D'ONDA

Apparecchiature mediche a microonde–
UNISOLATORE GUIDA D'ONDAprotegge il generatore dalla potenza riflessa nei sistemi di diatermia o di ablazione.
Riscaldamento industriale a microonde–
UNISOLATORE GUIDA D'ONDApreviene i danni al magnetrone causati dalle variazioni dell'impedenza di carico durante il riscaldamento.
Laboratori di prova e ricerca e sviluppo–
UNISOLATORE GUIDA D'ONDAè un componente standard in qualsiasi banco prova per guide d'onda per garantire un flusso di potenza unidirezionale.

In ogni scenario lavorativo, aISOLATORE GUIDA D'ONDAagisce come una valvola protettiva unidirezionale per l'energia a microonde.

VN-WGCIR-9298-WR10.pdf

Numero di parte	VN-WGISO-9298-WR10
Frequenza operativa (GHz)	92-98
Perdita di inserzione (dB)	≤1,0 (0,7 tipico)
Isolamento (dB)	≥17
Perdita di ritorno (dB)	≥16
Temperatura operativa (℃)	-45~+80
Interfaccia	WR10 con anti-armamento UG-387/U
Dimensione (millimetro)	Come di seguito
Gestire il potere	3W/1W
Conformità ROHS	SÌ
