Name: 75-80GHz WR-12 CIRCULATORE a onda VN-WGCIR-7580-WR12
Brand: HeFei Vinncom Electronic Technology Co.,Ltd.
SKU: VN-WGCIR-7580-WR12
Price: 414.00 USD
Availability: InStock

MOQ:	5 pezzi
prezzo:	negotiable
Imballaggio standard:	foam+box
Periodo di consegna:	2-4 settimane
Metodo di pagamento:	T/T, Western Union
Capacità di fornitura:	50 pezzi al giorno

Informazioni Dettagliate

Descrizione di prodotto

Informazioni Dettagliate

Luogo di origine

Cina

Marca

Vinncom

Certificazione

RoHS/ISO9000

Numero di modello

VN-WGCIR-7580-WR12

Frequenza operativa (gigahertz):

75-80

Temperatura di funzionamento (℃):

-45~+80

Perdita di inserzione (dB massimo):

≤0.8

Isolamento (min di dB):

≥ 18

Isolamento (dB):

≥16

Evidenziare:

Circolatore a guida d'onda WR-12 da 75-80 GHz

isolatore circolatore RF WR-12

circolatore a guida d'onda con alta frequenza

Descrizione di prodotto

CIRCOLATORE A GUIDA D'ONDA WR-12 75-80GHz

Funzionamento a banda larga (multi-ottava possibile)
Elevato isolamento trasmettitore-ricevitore
Riduce la complessità del sistema rispetto ai duplexer

Assegnazione del porto–
UNCIRCOLATORE A GUIDA D'ONDAdeve avere le tre porte chiaramente identificate: ingresso, uscita e porta isolata.
Collegamento ingresso segnale–
Collegare il trasmettitore o la sorgente del segnale alla porta 1 delCIRCOLATORE A GUIDA D'ONDA.
Carica connessione–
Collegare l'antenna o il percorso di trasmissione principale alla porta 2 delCIRCOLATORE A GUIDA D'ONDA.
Terminazione del porto isolato–
Terminare sempre la porta isolata (porta 3) di aCIRCOLATORE A GUIDA D'ONDAcon aCARICO GUIDA D'ONDAassorbire la potenza riflessa.
Abbinamento flangia–
UNCIRCOLATORE A GUIDA D'ONDArichiede lo stesso tipo di flangia (UG, CPR, copertura o induttanza) del resto del sistema di guida d'onda.
Campo di polarizzazione magnetica–
UNCIRCOLATORE A GUIDA D'ONDAtipicamente ha un magnete permanente interno; non è necessaria alcuna polarizzazione esterna per il normale funzionamento.
Verifica della tenuta in potenza–
Prima di utilizzare aCIRCOLATORE A GUIDA D'ONDA, verificare la potenza nominale media e di picco rispetto ai requisiti di sistema.

VN-WGCIR-7580-WR12.pdf

Numero di parte	VN-WGCIR-7580-WR12
Frequenza operativa (GHz)	75-80
Perdita di inserzione (dB)	≤0,8
Isolamento (dB)	≥18
Perdita di ritorno (dB)	≥16
Temperatura operativa (℃)	-45~+80
Interfaccia	WR12 con anti-armamento UG-383/U

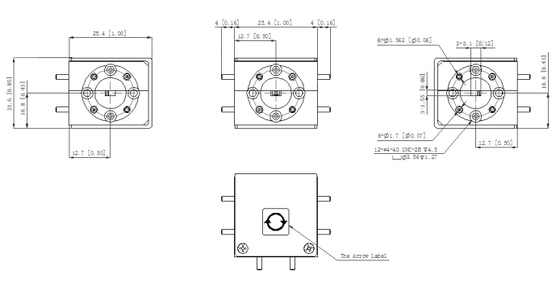

Dimensione (millimetro)	Come di seguito
Gestire il potere	3W/1W
Conformità ROHS	SÌ

75-80GHz WR-12 CIRCULATORE a onda VN-WGCIR-7580-WR12 0
