64-71GHz WR-12 WAVEGUIDE CIRCULATOR VN-WGCIR-6471-WR12

MOQ:	5 pezzi
prezzo:	negotiable
Imballaggio standard:	foam+box
Periodo di consegna:	2-4 settimane
Metodo di pagamento:	T/T, Western Union
Capacità di fornitura:	50 pezzi al giorno

Informazioni Dettagliate

Descrizione di prodotto

Informazioni Dettagliate

Luogo di origine

Marca

Vinncom

Certificazione

RoHS/ISO9000

Numero di modello

VN-WGCIR-6471-WR12

Frequenza operativa (gigahertz):

64-71

Temperatura di funzionamento (℃):

-45~+80

Perdita di inserzione (dB massimo):

Isolamento (min di dB):

Isolamento (dB):

Evidenziare:

64-71GHz WR-12 waveguide circulator

WR-12 RF circulator isolator

waveguide circulator with warranty

Descrizione di prodotto

64-71GHz WR-12 WAVEGUIDE CIRCULATOR

Compact and rugged waveguide construction
Protection of sensitive sources from reflected power
High power handling capability

A WAVEGUIDE CIRCULATOR is a non-reciprocal, three‑port (or four‑port) ferrite device.
A WAVEGUIDE CIRCULATOR uses a magnetically biased ferrite element to create non‑reciprocal phase shift.
When a signal enters port 1 of a WAVEGUIDE CIRCULATOR, it exits only from port 2, not port 3.
Similarly, a WAVEGUIDE CIRCULATOR directs a signal from port 2 to port 3, and from port 3 to port 1.
Therefore, a WAVEGUIDE CIRCULATOR provides unidirectional circulation of microwave energy.
Because of this property, a WAVEGUIDE CIRCULATOR isolates input ports from output ports while maintaining low insertion loss in the forward direction.

VN-WGCIR-6471-WR12.pdf

Part Number	VN-WGCIR-6471-WR12
Operating Frequency ( GHz )	64-71
Insertion Loss(dB)	≤0.8
Isolation(dB)	≥16
Return Loss(dB)	≥16
Operating Temperature ( ℃ )	-45 ~ + 80
Interface	WR12 with UG-383/U Anti-Cocking

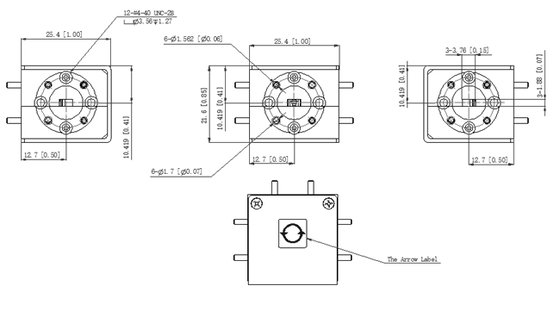

Dimension(mm)	As below
Handling Power	3W/3W
ROHS Compliance	Yes

Tag:

prodotti

MOQ:	5 pezzi
prezzo:	negotiable
Imballaggio standard:	foam+box
Periodo di consegna:	2-4 settimane
Metodo di pagamento:	T/T, Western Union
Capacità di fornitura:	50 pezzi al giorno

Informazioni Dettagliate

Descrizione di prodotto

Informazioni Dettagliate

Luogo di origine

Cina

Marca

Vinncom

Certificazione

RoHS/ISO9000

Numero di modello

VN-WGCIR-6471-WR12

Frequenza operativa (gigahertz):

64-71

Temperatura di funzionamento (℃):

-45~+80

Perdita di inserzione (dB massimo):

≤0.8

Isolamento (min di dB):

≥16

Isolamento (dB):

≥16

Quantità di ordine minimo:

5 pezzi

Prezzo:

negotiable

Imballaggi particolari:

foam+box

Tempi di consegna:

2-4 settimane

Termini di pagamento:

T/T, Western Union

Capacità di alimentazione:

50 pezzi al giorno

Evidenziare

64-71GHz WR-12 waveguide circulator

WR-12 RF circulator isolator

waveguide circulator with warranty

Descrizione di prodotto

64-71GHz WR-12 WAVEGUIDE CIRCULATOR

Compact and rugged waveguide construction
Protection of sensitive sources from reflected power
High power handling capability

VN-WGCIR-6471-WR12.pdf

Part Number	VN-WGCIR-6471-WR12
Operating Frequency ( GHz )	64-71
Insertion Loss(dB)	≤0.8
Isolation(dB)	≥16
Return Loss(dB)	≥16
Operating Temperature ( ℃ )	-45 ~ + 80
Interface	WR12 with UG-383/U Anti-Cocking
Dimension(mm)	As below
Handling Power	3W/3W
ROHS Compliance	Yes
