| MOQ: | 5 pezzi |
| prezzo: | negotiable |
| Imballaggio standard: | foam+box |
| Periodo di consegna: | 2-4 settimane |
| Metodo di pagamento: | T/T, Western Union |
| Capacità di fornitura: | 50 pezzi al giorno |
Isolatore a onda WR-12 da 75-80 GHz
Identificare la direzione in avanti️
AIsolatore a ondaè contrassegnato da una freccia o da un'etichetta che indica la direzione di trasmissione consentita.
Collegare la sorgente alla porta di ingresso️
Collegare la sorgente di segnale (ad esempio, magnetrone, amplificatore o oscillatore) alla porta di ingresso delIsolatore a onda.
Collegare carico alla porta di uscita️
Collegare l'antenna, la linea di trasmissione o il dispositivo di misurazione alla porta di uscita delIsolatore a onda.
**Non invertire mai unIsolatore a onda️
AIsolatore a ondaattenuerà notevolmente (in genere > 20 dB) se collegato all'indietro; deve essere installato nel giusto orientamento.
Abbinamento delle flange️
AIsolatore a ondarichiede lo stesso tipo di flange (UG, CPR, copertura o strangolo) dei componenti di guida d'onda adiacenti.
Verifica della potenza nominale️
Prima di operare unIsolatore a onda, verificare sia la potenza media che le capacità di gestione della potenza di picco.
Non è necessaria una terminazione esterna️
A differenza di un circolatore,Isolatore a ondaIl suo porto isolato è terminato internamente, quindi non ha alcun accesso esterno.Carico a ondaè richiesto.
| Numero della parte | L'indice di qualità è il seguente: |
| Frequenza di funzionamento (GHz) | 75-80 |
| Perdita di inserimento (dB) | ≤ 0.8 |
| Isolamento ((dB) | ≥18 |
| Perdita di rendimento (dB) | ≥16 |
| Temperatura di funzionamento (°C) | -45 ~ + 80 |
| Interfaccia | WR12 con UG-383/U anti-cocking |

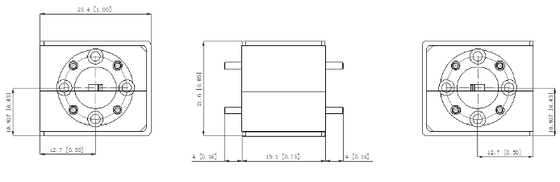

| Dimensione ((mm) | Come di seguito |
| Potenza di manovra | 3W/1W |
| Conformità ROHS | - Sì, sì. |
![]()
| MOQ: | 5 pezzi |
| prezzo: | negotiable |
| Imballaggio standard: | foam+box |
| Periodo di consegna: | 2-4 settimane |
| Metodo di pagamento: | T/T, Western Union |
| Capacità di fornitura: | 50 pezzi al giorno |
Isolatore a onda WR-12 da 75-80 GHz
Identificare la direzione in avanti️
AIsolatore a ondaè contrassegnato da una freccia o da un'etichetta che indica la direzione di trasmissione consentita.
Collegare la sorgente alla porta di ingresso️
Collegare la sorgente di segnale (ad esempio, magnetrone, amplificatore o oscillatore) alla porta di ingresso delIsolatore a onda.
Collegare carico alla porta di uscita️
Collegare l'antenna, la linea di trasmissione o il dispositivo di misurazione alla porta di uscita delIsolatore a onda.
**Non invertire mai unIsolatore a onda️
AIsolatore a ondaattenuerà notevolmente (in genere > 20 dB) se collegato all'indietro; deve essere installato nel giusto orientamento.
Abbinamento delle flange️
AIsolatore a ondarichiede lo stesso tipo di flange (UG, CPR, copertura o strangolo) dei componenti di guida d'onda adiacenti.
Verifica della potenza nominale️
Prima di operare unIsolatore a onda, verificare sia la potenza media che le capacità di gestione della potenza di picco.
Non è necessaria una terminazione esterna️
A differenza di un circolatore,Isolatore a ondaIl suo porto isolato è terminato internamente, quindi non ha alcun accesso esterno.Carico a ondaè richiesto.
| Numero della parte | L'indice di qualità è il seguente: |
| Frequenza di funzionamento (GHz) | 75-80 |
| Perdita di inserimento (dB) | ≤ 0.8 |
| Isolamento ((dB) | ≥18 |
| Perdita di rendimento (dB) | ≥16 |
| Temperatura di funzionamento (°C) | -45 ~ + 80 |
| Interfaccia | WR12 con UG-383/U anti-cocking |
| Dimensione ((mm) | Come di seguito |
| Potenza di manovra | 3W/1W |
| Conformità ROHS | - Sì, sì. |
![]()
