698-3800MHz 2in2out 4.3-10 F/NF/Din F accoppiatore ibrido

Name: 698-3800MHz 2in2out 4.3-10 F/NF/Din F accoppiatore ibrido
Brand: HeFei Vinncom Electronic Technology Co.,Ltd.
SKU: VN-HC2x2-0738-OXx
Price: 414.00 USD
Availability: InStock

Dettagli del prodotto

Luogo di origine: Cina

Marca: Vinncom

Certificazione: RoHS/ISO9000

Numero di modello: VN-HC2x2-0738-OXx

Termini di trasporto & di pagamento

Quantità di ordine minimo: 5 pezzi

Prezzo: negotiable

Termini di pagamento: L/C, D/A, D/P, T/T

Ottenga il migliore prezzo

Contatto ora

Specifiche

Descrizione

Specifiche

Evidenziare:
                                                                                                                                                                                                                                                                                                                                                                                                      Combinatore di antenne RF 3800MHz, Combinatore di antenne RF 698MHz, Accoppiatore ibrido 500W


Frequenza operativa (megahertz):	698-3800	Impedenza (Ohm):	50
Vswr:	≤1.25	IM3 (dBc @ 2×43dBm):	-150 / -160
Potenza di movimentazione (Watt, massimo):	500 (N: 300)	Potenza di picco (watt, massimi):	1500 (N: 1200)

Frequenza operativa (megahertz):	698-3800
Impedenza (Ohm):	50
Vswr:	≤1.25
IM3 (dBc @ 2×43dBm):	-150 / -160
Potenza di movimentazione (Watt, massimo):	500 (N: 300)
Potenza di picco (watt, massimi):	1500 (N: 1200)

Descrizione

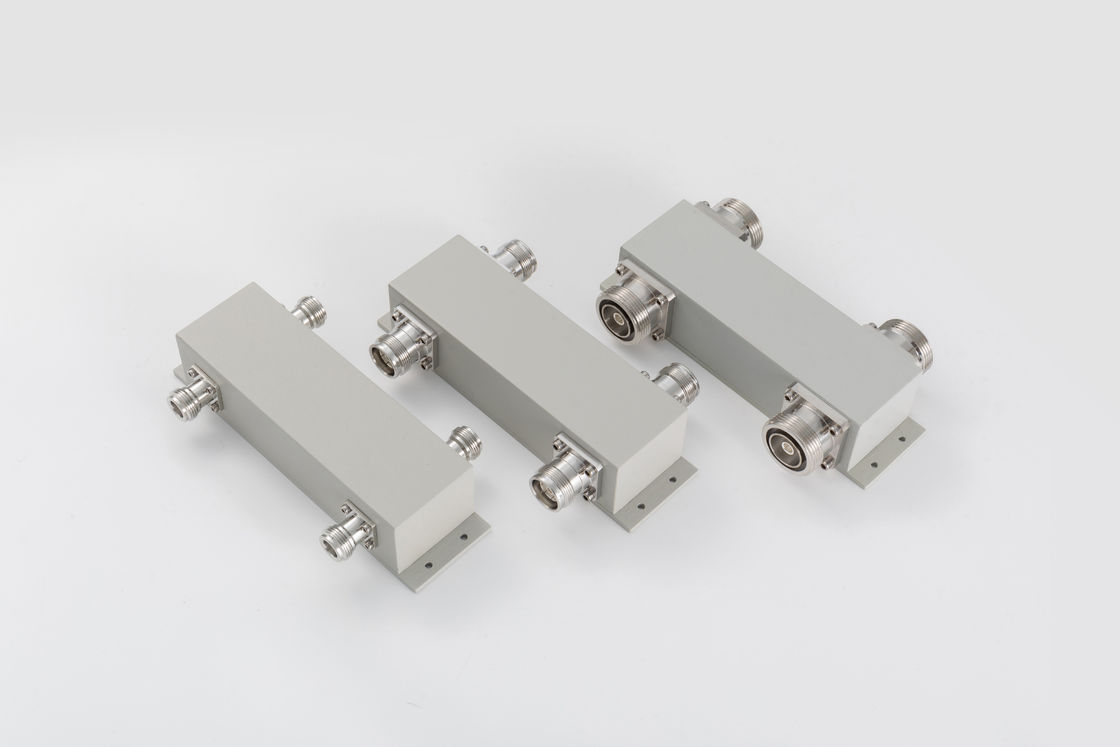

698-3800MHz 2in2out 4.3-10 F/NF/Din F accoppiatore ibrido

698-3800MHz 2in2out 4.3-10 F/NF/Din F accoppiatore ibrido

Larghezza di banda
Portatile per l'installazione
Buono VSWR in tutti i porti

- Sì.VN-HC2x2-0738-OP-xxx.pdf

VN-HC2x2-0738-OD-xxx.pdf

VN-HC2x2-0738-ON-xxx.pdf

Numero della parte	VEN-HC2x2-0738-OP
Frequenza di funzionamento (MHz)	698-3800
Impedenza (Ohm)	50
VSWR	≤ 1.25
Accoppiamento (dB)	3.0±0.9
Perdita di inserimento (dB)	3.7
Isolamento (dB)	≥ 25
IM3 (dBc @ 2×43dBm)	-150 / -160
Applicazione	All'interno e all'esterno
Grado di protezione	Protezione IP65
Temperatura di funzionamento (°C)	-40 ~ + 80
Interfaccia	N femminile	4.3-10 Femmina	DIN femminile
Potenza di movimentazione (Watt, massimo)	500 ((N:300)
Potenza di picco (Watt, massimo)	1500 ((N:1200)
Dimensione (mm) ((L×W×H, escluso il connettore)	141 × 44 × 38
Peso netto (g)	615 ± 20	685 ± 20	880 ± 20
Dimensioni dell'imballaggio (mm,L×W×H)	170 × 100 × 40
Imballaggio Dimensione del cartone (mm,L×W×H)	460 × 350 × 195	520 × 360 × 110	520 × 360 × 110
Conformità ROHS	- Sì, sì.

Il combinatore ibrido è utilizzato per dividere e combinare i segnali RF. È correlato al ibrido 3 dB che si basa su linee di trasmissione PCB o ibrido dielettrico 3db,ed è più comunemente utilizzato come combinatore nel sistema di antenne distribuite (DAS).
