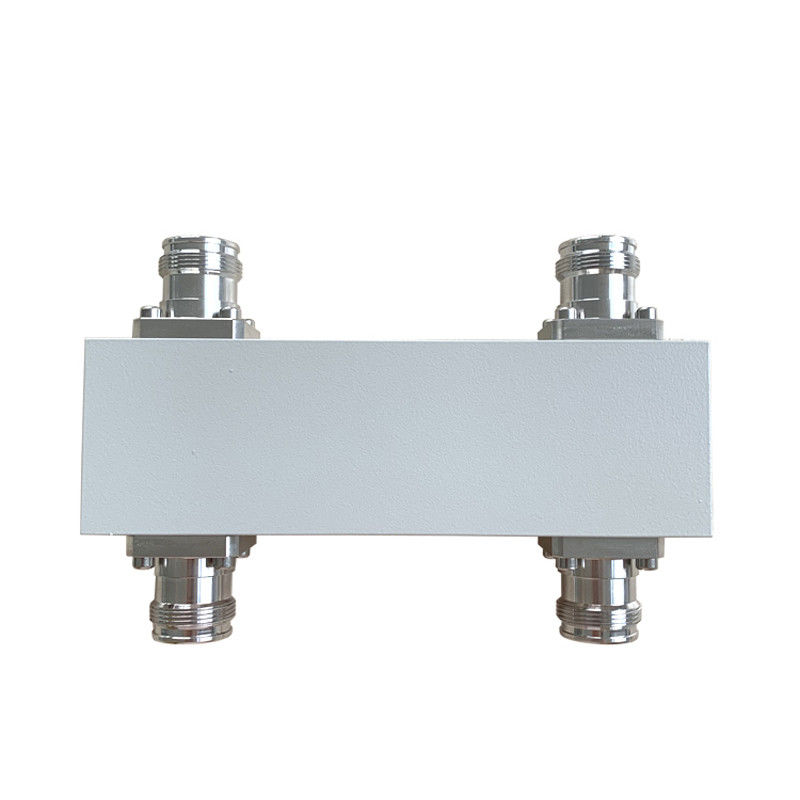

500-4000MHz 2in2out 4.3-10F Accoppiatore ibrido

Name: 500-4000MHz 2in2out 4.3-10F Accoppiatore ibrido
Brand: HeFei Vinncom Electronic Technology Co.,Ltd.
SKU: VN-HC2x2-05538-OP
Price: 414.00 USD
Availability: InStock

Dettagli del prodotto

Luogo di origine: Cina

Marca: Vinncom

Certificazione: ROHS ISO9000

Numero di modello: VN-HC2x2-05538-OP

Termini di trasporto & di pagamento

Quantità di ordine minimo: 5 pezzi

Prezzo: negotiable

Termini di pagamento: L/C, D/A, D/P, T/T

Capacità di alimentazione: 500pcs al giorno

Ottenga il migliore prezzo

Contatto ora

Specifiche

Descrizione

Specifiche

Evidenziare:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                            -163 dBc PIM 3 dB accoppiatore ibrido, Accoppiatore ibrido da 500 Watt 3 dB, 2x2 ibrido a banda larga a 90 gradi


Applicazione:	Come stessa combinatrice della banda	Isolamento di altezza:	tipicamente 25db
VSWR BASSO:	1,15 (massimo)	Collegamento:	4.3-10 femminile
OEM/ODM:	Accettabile	Colore:	personalizzato
PIM:	-153dbc -163dbc @43dbm*2

Applicazione:	Come stessa combinatrice della banda
Isolamento di altezza:	tipicamente 25db
VSWR BASSO:	1,15 (massimo)
Collegamento:	4.3-10 femminile
OEM/ODM:	Accettabile
Colore:	personalizzato
PIM:	-153dbc -163dbc @43dbm*2

Descrizione

500-4000MHz 2in2out 4.3-10F Accoppiatore ibrido

550-3800MHZ 4.3-10 Combinatore di accoppiamento ibrido DAS

Buona PIM fino a -163@43dBm*2
Buone perdite di ritorno
Isolamento elevato

VN-HC2x2-0540-OP-xxx.pdf

Numero della parte	VN-HC2x2-05538-OP
Frequenza di funzionamento (MHz)	550-3800
Impedenza (Ohm)	50
VSWR	1.25
Accoppiamento (dB)	3 ± 1
Perdita di inserimento (dB)	3 ± 1
Isolamento (dB)	23
IM3 (dBc @ 2×43dBm)	-153/-163
Applicazione	All'interno e all'esterno
Grado di protezione	Protezione IP65
Temperatura di funzionamento (°C)	-40 ~ + 80
Interfaccia	4.3-10 Femmina
Potenza di movimentazione (Watt, massimo)	500
Potenza di picco (Watt, massimo)	1500
Dimensione (mm) ((L×W×H, escluso il connettore)	140.64434.5
Peso netto (g)	715
Peso dell'imballaggio (kg/pcs)	15.4/20
Dimensioni dell'imballaggio (mm,L×W×H)	17010040
Imballaggio Dimensione del cartone (mm,L×W×H)	520360105
Conformità ROHS	- Sì, sì.

Gli accoppiatori ibridi sono il caso speciale di un accoppiatore direzionale a quattro porte che è progettato per una divisione di potenza di 3 dB (uguale).e ibridi a 180 gradi.

Vinncom dispone di diversi progetti di accoppiatori ibridi basati su micro-strisce, aria dielettrica e film sottile, guida d'onda, ecc.

Gli accoppiatori ibridi sono ampiamente utilizzati come accoppiatori direzionali 3db con una porta terminale, possono anche essere utilizzati come combinatori di 2 in 2 out e 2 in 1 out.

Per alcuni usi, gli accoppiatori ibridi possono essere combinati come matrice, ad esempio 4in 4out, 3in 3out ecc.

Vinncom fornisce molti intervalli di frequenza diversi per gli accoppiatori ibridi e sono ampiamente utilizzati nei sistemi DAS e di prova.
