698-2700MHz 2 in 2 Out Coupler ibrido PIM -150/-160

Name: 698-2700MHz 2 in 2 Out Coupler ibrido PIM -150/-160
Brand: HeFei Vinncom Electronic Technology Co.,Ltd.
SKU: VN-HC2x2-0727-Ox-XXX
Price: 414.00 USD
Availability: InStock

Dettagli del prodotto

Luogo di origine: Cina

Marca: Vinncom

Certificazione: RoHS/ISO9000

Numero di modello: VN-HC2x2-0727-Ox-XXX

Termini di trasporto & di pagamento

Ottenga il migliore prezzo

Contatto ora

Specifiche

Descrizione

Specifiche

Evidenziare:
                                                                                                                                                                                                                                                                                                                                                                                                                                                          Accoppiatori ibridi da 698-2700 MHz, 2 in 3dB accoppiatore ibrido, Accoppiatore ibrido da 2 a 3 dB


Frequenza operativa (megahertz):	698-2700	Impedenza (Ohm):	50
Vswr:	1.2	Accoppiamento (dB):	3±0.8
Perdita di inserzione (db):	±3.6	Isolamento (dB):	25
IM3 (dBc @ 2×43dBm):	-150/-160

Frequenza operativa (megahertz):	698-2700
Impedenza (Ohm):	50
Vswr:	1.2
Accoppiamento (dB):	3±0.8
Perdita di inserzione (db):	±3.6
Isolamento (dB):	25
IM3 (dBc @ 2×43dBm):	-150/-160

Descrizione

698-2700MHz 2 in 2 Out Coupler ibrido PIM -150/-160

698-2700MHz 2in2out Accoppiatore ibrido PIM- 150/-160

Buono VSWR in tutti i porti
Isolamento elevato
Buone perdite di ritorno

Numero della parte	VEN-HC2x2-0727-Ox-XXX
Frequenza di funzionamento (MHz)	698-2700
Impedenza (Ohm)	50
VSWR	1.2
Accoppiamento (dB)	3±0.8
Perdita di inserimento (dB)	±3.6
Isolamento (dB)	25
IM3 (dBc @ 2×43dBm)	- 150/-160
Applicazione	All'interno e all'esterno
Grado di protezione	Protezione IP65
Temperatura di funzionamento (°C)	-40 ~ + 80
Interfaccia	N femmina/4.3-10 femmina/DIN femmina
Potenza di movimentazione (Watt, massimo)	500 ((N:300)
Potenza di picco (Watt, massimo)	.1500 ((N:1200)
Dimensione (mm) ((L×W×H, escluso il connettore)	127X44X25	127X44X31	127X44X38
Peso netto (g)	385 ± 20%	565 ± 20%	810 ± 20%
Dimensioni dell'imballaggio (mm,L×W×H)	165X87X35	170X100X40	170X100X40
Imballaggio Dimensione del cartone (mm,L×W×H)	460X350X195	520X360X110	520X360X110

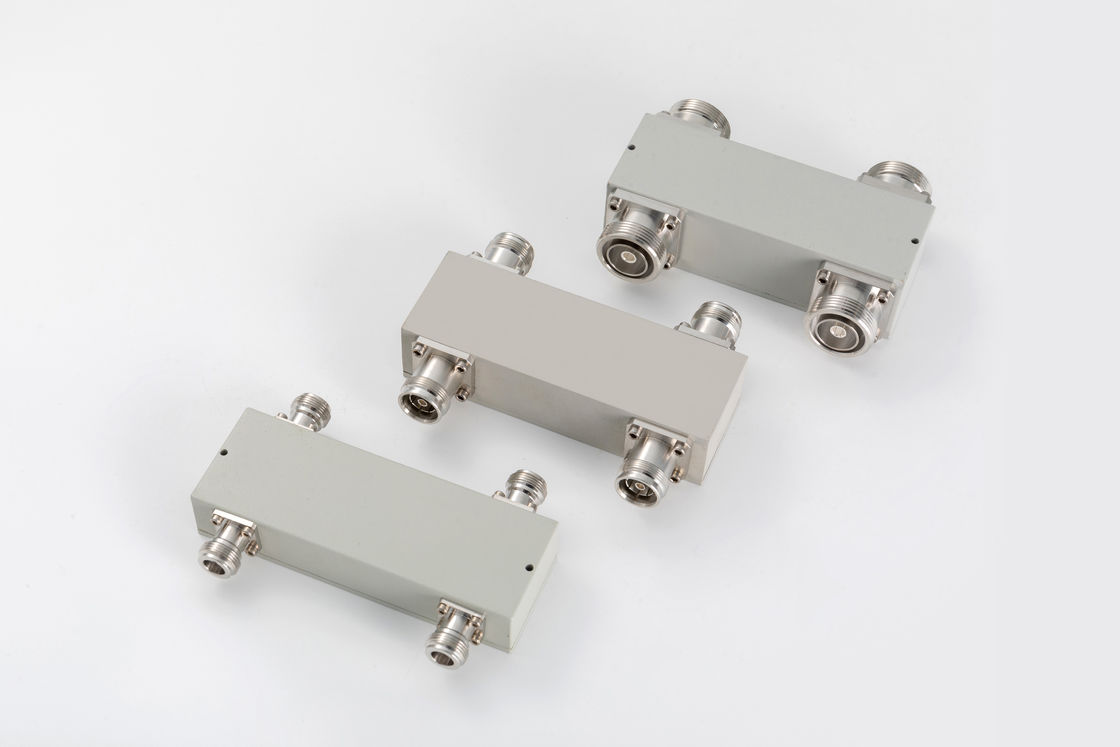

698-2700MHz 2 in 2 Out Coupler ibrido PIM -150/-160 0

I ibridi sono disponibili in due tipi, ibridi a 90 gradi e ibridi a 180 gradi.

Vinncom dispone di diversi progetti di accoppiatori ibridi basati su micro-strisce, aria dielettrica e film sottile, guida d'onda, ecc.

Gli accoppiatori ibridi sono ampiamente utilizzati come accoppiatori direzionali 3db con una porta terminale, possono anche essere utilizzati come combinatori di 2 in 2 out e 2 in 1 out.

Per alcuni usi, gli accoppiatori ibridi possono essere combinati come matrice, ad esempio 4in 4out, 3in 3out ecc.

Vinncom fornisce molti intervalli di frequenza diversi per gli accoppiatori ibridi e sono ampiamente utilizzati nei sistemi DAS e di prova.
