698-3800MHz 2in 2out ibrido accoppiatore / 2: 2 combinatore PIM -150 / -160

Name: 698-3800MHz 2in 2out ibrido accoppiatore / 2: 2 combinatore PIM -150 / -160
Brand: HeFei Vinncom Electronic Technology Co.,Ltd.
SKU: VN-HC2x2-0738-OX
Price: 2.00 USD
Availability: InStock

Dettagli del prodotto

Luogo di origine: Cina

Marca: Vinncom

Certificazione: RoHS/ISO9000

Numero di modello: VN-HC2x2-0738-OX

Termini di trasporto & di pagamento

Quantità di ordine minimo: 5 pezzi

Prezzo: VN-HC2x2-035052-ON-xxx

Termini di pagamento: L/C, D/A, D/P, T/T

Ottenga il migliore prezzo

Contatto ora

Specifiche

Descrizione

Specifiche

Evidenziare:
                                                                                                                                                                                                                                                                                                                                                  Accoppiatore ibrido 698-3800MHz, Accoppiatore ibrido 2 in 2 out, Accoppiatori ibridi da 698 a 800 MHz


Numero della parte:	VN-HC2x2-0738-OX	Impedenza (Ohm):	50
Frequenza operativa (megahertz):	698-3800	Vswr:	≤1.25
Accoppiamento (dB):	3.0±0.9

Numero della parte:	VN-HC2x2-0738-OX
Impedenza (Ohm):	50
Frequenza operativa (megahertz):	698-3800
Vswr:	≤1.25
Accoppiamento (dB):	3.0±0.9

Descrizione

698-3800MHz 2in 2out ibrido accoppiatore / 2: 2 combinatore PIM -150 / -160

698-3800MHz 2in 2out ibrido accoppiatore / 2: 2 combinatore PIM -150 / -160

Isolamento elevato
Buona PIM fino a -160@43dBm*2
Buona pianura

VN-HC2x2-0738-OD-xxx.pdf

VN-HC2x2-0738-ON-xxx.pdf

VN-HC2x2-0738-OP-160.pdf

Numero della parte	VN-HC2x2-0738-OX
Frequenza di funzionamento (MHz)	698-3800
Impedenza (Ohm)	50
VSWR	≤ 1.25
Accoppiamento (dB)	3.0±0.9
Perdita di inserimento (dB)	3.7
Isolamento (dB)	≥ 25
IM3 (dBc @ 2×43dBm)	-150 / -160
Applicazione	All'interno e all'esterno
Grado di protezione	Protezione IP65
Temperatura di funzionamento (°C)	-40 ~ + 80
Interfaccia	N femmina/4.3-10 femmina/DIN femmina
Potenza di movimentazione (Watt, massimo)	500 ((N:300)
Potenza di picco (Watt, massimo)	1500 ((N:1200)
Dimensione (mm) ((L×W×H, escluso il connettore)	141 × 44 × 38	170 × 100 × 40	170 × 100 × 40
Peso netto (g)	615 ± 20	685 ± 20	880 ± 20
Dimensioni dell'imballaggio (mm,L×W×H)	170 × 100 × 40	170 × 100 × 40	170 × 100 × 40
Imballaggio Dimensione del cartone (mm,L×W×H)	460 × 350 × 195	520 × 360 × 110	520 × 360 × 110

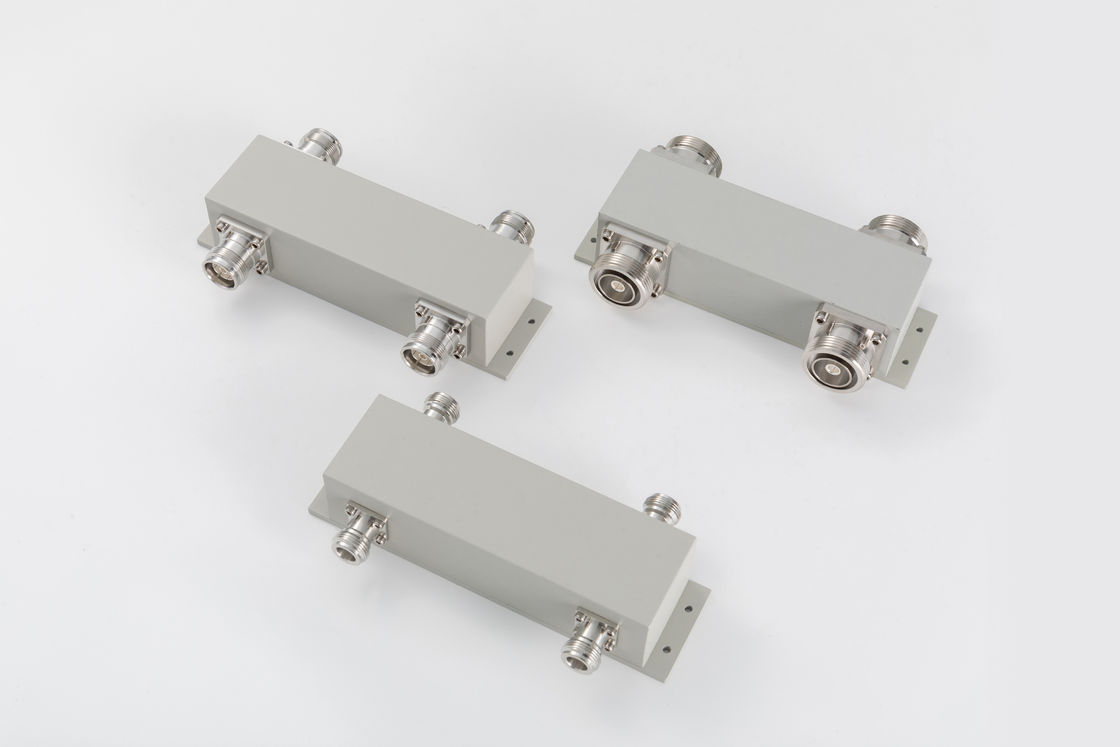

698-3800MHz 2in 2out ibrido accoppiatore / 2: 2 combinatore PIM -150 / -160 0

Gli accoppiatori ibridi sono il caso speciale di un accoppiatore direzionale a quattro porte che è progettato per una divisione di potenza di 3 dB (uguale).e ibridi a 180 gradi.

Vinncom dispone di diversi progetti di accoppiatori ibridi basati su micro-strisce, aria dielettrica e film sottile, guida d'onda, ecc.

Gli accoppiatori ibridi sono ampiamente utilizzati come accoppiatori direzionali 3db con una porta terminale, possono anche essere utilizzati come combinatori di 2 in 2 out e 2 in 1 out.

Per alcuni usi, gli accoppiatori ibridi possono essere combinati come matrice, ad esempio 4in 4out, 3in 3out ecc.

Vinncom fornisce molti intervalli di frequenza diversi per gli accoppiatori ibridi e sono ampiamente utilizzati nei sistemi DAS e di prova.
