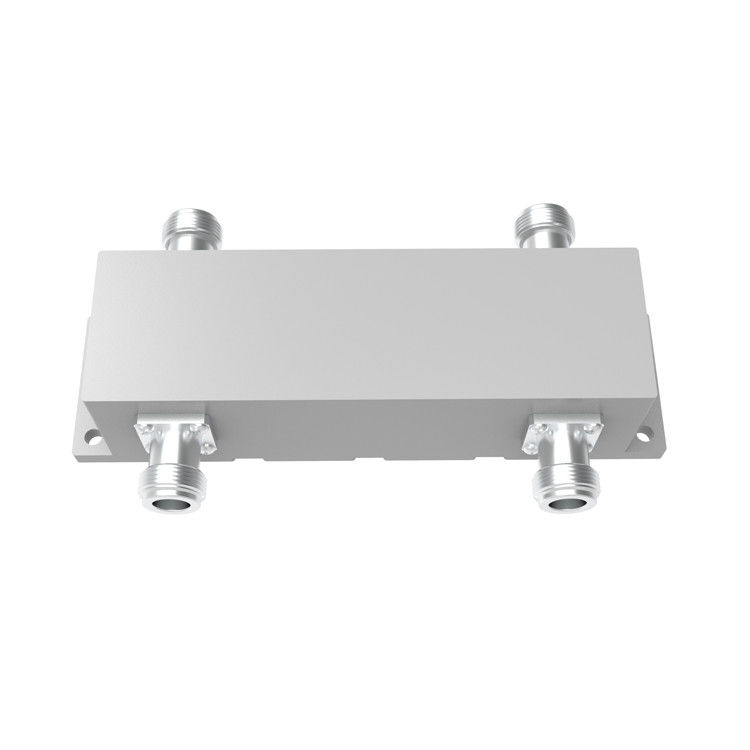

550-6000MHz 2in 2out N Combinatore ibrido femminile

Name: 550-6000MHz 2in 2out N Combinatore ibrido femminile
Brand: HeFei Vinncom Electronic Technology Co.,Ltd.
SKU: VN-HC2x2-05560-ON
Price: 414.00 USD
Availability: InStock

Dettagli del prodotto

Luogo di origine: Cina

Marca: Vinncom

Certificazione: ROHS ISO9000

Numero di modello: VN-HC2x2-05560-ON

Termini di trasporto & di pagamento

Quantità di ordine minimo: 5 pezzi

Prezzo: negotiable

Termini di pagamento: L/C, D/A, D/P, T/T

Capacità di alimentazione: 500pcs al giorno

Ottenga il migliore prezzo

Contatto ora

Specifiche

Descrizione

Specifiche

Evidenziare:
                                                                                                                                                                                                                                                                                                                                                                                                      Accoppiatore ibrido a 6000 MHz 3 dB, Accoppiatore ibrido a bassa VSWR 3 dB, Accoppiatore ibrido a quadratura di 6000 MHz


Applicazione:	Come stessa combinatrice della banda	Isolamento di altezza:	20
VSWR BASSO:	1,35	Collegamento:	N femmina
OEM/ODM:	Accettabile	Colore:	personalizzato

Applicazione:	Come stessa combinatrice della banda
Isolamento di altezza:	20
VSWR BASSO:	1,35
Collegamento:	N femmina
OEM/ODM:	Accettabile
Colore:	personalizzato

Descrizione

550-6000MHz 2in 2out N Combinatore ibrido femminile

550-6000MHz 2in 2out N Combinatore ibrido femminile

Buona PIM fino a -163@43dBm*2
Buone perdite di ritorno
banda larga

VN-HC2x2-05560-ON-xxx.pdf

Numero della parte	L'indice di emissione è il seguente:
Frequenza di funzionamento (MHz)	550-6000
Impedenza (Ohm)	50
VSWR	1.35 (tipicamente 1.22 @ tutta la banda)
Accoppiamento (dB)	3
Perdita di inserimento (dB)	± 14
Isolamento (dB)	23
IM3 (dBc @ 2×43dBm)	-153/-163
Applicazione	All'interno e all'esterno
Grado di protezione	Protezione IP65
Temperatura di funzionamento (°C)	-40 ~ + 80
Interfaccia	N femminile
Potenza di movimentazione (Watt, massimo)	300
Potenza di picco (Watt, massimo)	1200
Dimensione (mm) ((L×W×H, escluso il connettore)	131x40x38.4
Peso netto (g)	600 ± 5%
Dimensioni dell'imballaggio (mm,L×W×H)	170X100X40
Imballaggio Dimensione del cartone (mm,L×W×H)	520X360X105
Conformità ROHS	- Sì, sì.

Gli accoppiatori ibridi sono il caso speciale di un accoppiatore direzionale a quattro porte che è progettato per una divisione di potenza di 3 dB (uguale).e ibridi a 180 gradi.

Vinncom dispone di diversi progetti di accoppiatori ibridi basati su micro-strisce, aria dielettrica e film sottile, guida d'onda, ecc.

Gli accoppiatori ibridi sono ampiamente utilizzati come accoppiatori direzionali 3db con una porta terminale, possono anche essere utilizzati come combinatori di 2 in 2 out e 2 in 1 out.

Per alcuni usi, gli accoppiatori ibridi possono essere combinati come matrice, ad esempio 4in 4out, 3in 3out ecc.

Vinncom fornisce molti intervalli di frequenza diversi per gli accoppiatori ibridi e sono ampiamente utilizzati nei sistemi DAS e di prova.
