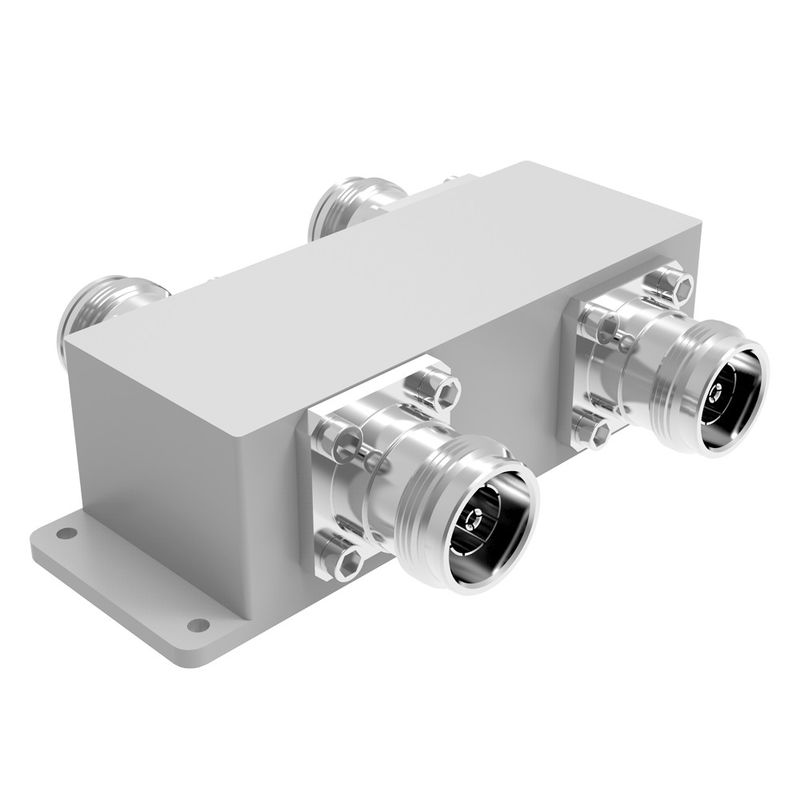

ISO9000 air dielectric 2700-6000MHZ Broadband 3dB Hybrid Coupler

Name: ISO9000 air dielectric 2700-6000MHZ Broadband 3dB Hybrid Coupler
Brand: HeFei Vinncom Electronic Technology Co.,Ltd.
SKU: VN-HC2x2-2760-OP
Price: 414.00 USD
Availability: InStock

Dettagli del prodotto

Luogo di origine: Cina

Marca: Vinncom

Certificazione: ROHS ISO9000

Numero di modello: VN-HC2x2-2760-OP

Termini di trasporto & di pagamento

Quantità di ordine minimo: 10

Prezzo: negotiable

Termini di pagamento: L/C, D/A, D/P, T/T

Capacità di alimentazione: 500pcs al giorno

Ottenga il migliore prezzo

Contatto ora

Specifiche

Descrizione

Specifiche

Evidenziare:
                                                                                                                                                                                                                                                                                                                                                                                                      Accoppiatore ibrido ISO9000 3dB, Accoppiatore ibrido a banda larga da 6000 MHz, Accoppiatore ibrido da 6000 MHz a 90 MHz


Applicazione:	Come stessa combinatrice della banda	Isolamento di altezza:	tipicamente 25db, 30 (massimi)
VSWR BASSO:	1,20 (massimo)	Collegamento:	4.3-10 femminile
OEM/ODM:	Accettabile	Colore:	personalizzato

Applicazione:	Come stessa combinatrice della banda
Isolamento di altezza:	tipicamente 25db, 30 (massimi)
VSWR BASSO:	1,20 (massimo)
Collegamento:	4.3-10 femminile
OEM/ODM:	Accettabile
Colore:	personalizzato

Descrizione

ISO9000 air dielectric 2700-6000MHZ Broadband 3dB Hybrid Coupler

2700-6000MHZ 4.3-10 Femminile a bassa PIM 3dB accoppiatore ibrido DAS

Larghezza di banda
Alta diretività
Buone perdite di ritorno

Numero della parte	VEN-HC2x2-2760-OP
Frequenza di funzionamento (MHz)	2700-6000
Impedenza (Ohm)	50
VSWR	1.2
Accoppiamento (dB)	3
Perdita di inserimento (dB)	± 0.5
Isolamento (dB)	26
IM3 (dBc @ 2×43dBm)	- 150 dollari.
Applicazione	All'interno e all'esterno
Grado di protezione	Protezione IP65
Temperatura di funzionamento (°C)	-40 ~ + 80
Interfaccia	4.3-10 Femmina
Potenza di movimentazione (Watt, massimo)	500
Potenza di picco (Watt, massimo)	1500
Dimensione (mm) ((L×W×H, escluso il connettore)	114.1X36X32.5
Peso netto (g)	450 ± 20
Dimensioni dell'imballaggio (mm,L×W×H)	170X100X40
Imballaggio Dimensione del cartone (mm,L×W×H)	520X360X110
Conformità ROHS	- Sì, sì.

Gli accoppiatori ibridi sono il caso speciale di un accoppiatore direzionale a quattro porte che è progettato per una divisione di potenza di 3 dB (uguale).e ibridi a 180 gradi.

Vinncom dispone di diversi progetti di accoppiatori ibridi basati su micro-strisce, aria dielettrica e film sottile, guida d'onda, ecc.

Gli accoppiatori ibridi sono ampiamente utilizzati come accoppiatori direzionali 3db con una porta terminale, possono anche essere utilizzati come combinatori di 2 in 2 out e 2 in 1 out.

Per alcuni usi, gli accoppiatori ibridi possono essere combinati come matrice, ad esempio 4in 4out, 3in 3out ecc.

Vinncom fornisce molti intervalli di frequenza diversi per gli accoppiatori ibridi e sono ampiamente utilizzati nei sistemi DAS e di prova.
