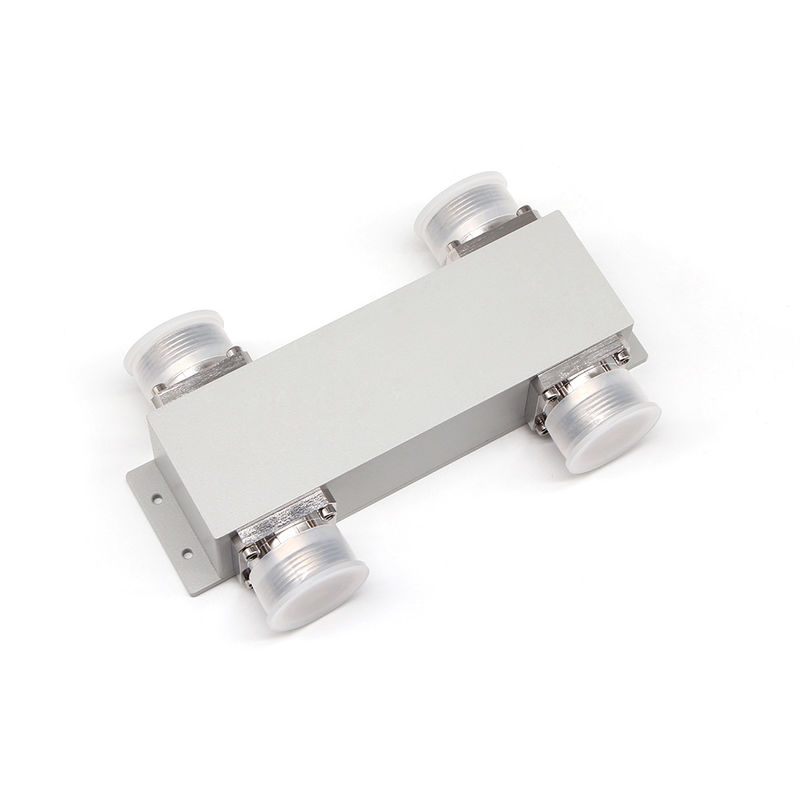

698-3800MHz 2in2out DIN Femminile accoppiatore ibrido

Name: 698-3800MHz 2in2out DIN Femminile accoppiatore ibrido
Brand: HeFei Vinncom Electronic Technology Co.,Ltd.
SKU: VEN-HC2x2-0738-OD-xxx
Price: 414.00 USD
Availability: InStock

Dettagli del prodotto

Luogo di origine: Cina

Marca: Vinncom

Certificazione: ROHS ISO9000

Numero di modello: VEN-HC2x2-0738-OD-xxx

Termini di trasporto & di pagamento

Quantità di ordine minimo: 5 pezzi

Prezzo: negotiable

Termini di pagamento: L/C, D/A, D/P, T/T

Capacità di alimentazione: 500pcs al giorno

Ottenga il migliore prezzo

Contatto ora

Specifiche

Descrizione

Specifiche

Evidenziare:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                            - Accoppiatore ibrido ad alta potenza da 160 dBc, Accoppiatore ibrido DIN femminile ad alta potenza, Accoppiatore ibrido DAS rf


Applicazione:	Come stessa combinatrice della banda	Isolamento di altezza:	tipicamente 25db, 30 (massimi)
VSWR BASSO:	1,15 (massimo)	Collegamento:	Femmina di BACCANO
OEM/ODM:	Accettabile	Colore:	personalizzato
PIM:	153dbc 163dbc@43dbm *2

Applicazione:	Come stessa combinatrice della banda
Isolamento di altezza:	tipicamente 25db, 30 (massimi)
VSWR BASSO:	1,15 (massimo)
Collegamento:	Femmina di BACCANO
OEM/ODM:	Accettabile
Colore:	personalizzato
PIM:	153dbc 163dbc@43dbm *2

Descrizione

698-3800MHz 2in2out DIN Femminile accoppiatore ibrido

698-3800MHZ DIN femmina PIM basso -160dbc 3dB Combinatore ibrido DAS

Basso PIM -165dBc@43dBm*2
Buone perdite di ritorno
Isolamento elevato

VN-HC2x2-0738-OD-xxx.pdf

Numero della parte	VEN-HC2x2-0738-OD
Frequenza di funzionamento (MHz)	698-3800
Impedenza (Ohm)	50
VSWR	≤ 1.25
Accoppiamento (dB)	3.0±0.9
Perdita di inserimento (dB)	3.7
Isolamento (dB)	≥ 23
IM3 (dBc @ 2×43dBm)	-140 / -150 / -155 / -160
Applicazione	All'interno e all'esterno
Grado di protezione	Protezione IP65
Temperatura di funzionamento (°C)	-40 ~ + 80
Interfaccia	Din Femminile
Potenza di movimentazione (Watt, massimo)	500
Potenza di picco (Watt, massimo)	1500
Dimensione (mm) ((L×W×H, escluso il connettore)	141 × 44 × 38
Peso netto (g)	880 ± 20
Dimensioni dell'imballaggio (mm,L×W×H)	170 × 100 × 40
Imballaggio Dimensione del cartone (mm,L×W×H)	520 × 360 × 110
Conformità ROHS	- Sì, sì.

Gli accoppiatori ibridi sono il caso speciale di un accoppiatore direzionale a quattro porte che è progettato per una divisione di potenza di 3 dB (uguale).e ibridi a 180 gradi.

Vinncom dispone di diversi progetti di accoppiatori ibridi basati su micro-strisce, aria dielettrica e film sottile, guida d'onda, ecc.

Gli accoppiatori ibridi sono ampiamente utilizzati come accoppiatori direzionali 3db con una porta terminale, possono anche essere utilizzati come combinatori di 2 in 2 out e 2 in 1 out.

Per alcuni usi, gli accoppiatori ibridi possono essere combinati come matrice, ad esempio 4in 4out, 3in 3out ecc.

Vinncom fornisce molti intervalli di frequenza diversi per gli accoppiatori ibridi e sono ampiamente utilizzati nei sistemi DAS e di prova.
