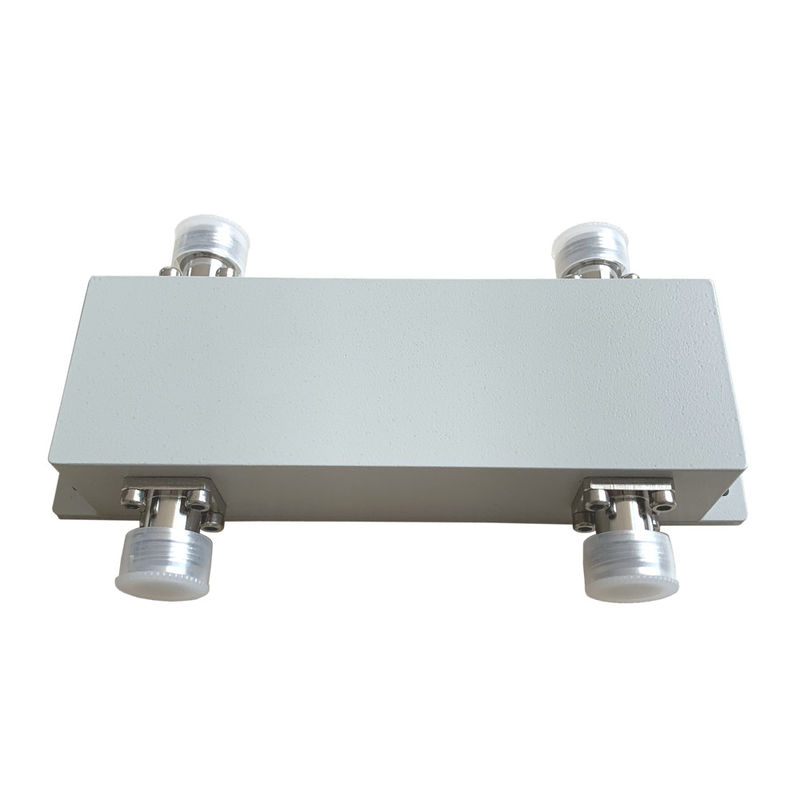

550-2700MHZ 300w 2in 2out 3dB accoppiatore ibrido

Name: 550-2700MHZ 300w 2in 2out 3dB accoppiatore ibrido
Brand: HeFei Vinncom Electronic Technology Co.,Ltd.
SKU: VN-HC2x2-05527-ON
Price: 414.00 USD
Availability: InStock

Dettagli del prodotto

Luogo di origine: Cina

Marca: Vinncom

Certificazione: ROHS ISO9000

Numero di modello: VN-HC2x2-05527-ON

Termini di trasporto & di pagamento

Quantità di ordine minimo: 10

Prezzo: negotiable

Termini di pagamento: L/C, D/A, D/P, T/T

Capacità di alimentazione: 500pcs al giorno

Ottenga il migliore prezzo

Contatto ora

Specifiche

Descrizione

Specifiche

Evidenziare:
                                                                                                                                                                                                                                                                                                                                                                                                      Accoppiatore ibrido 2 in 2 out 3dB, Accoppiatore ibrido 300w 3dB, Accoppiatore ibrido ad alta potenza a 550 MHz


Applicazione:	Come stessa combinatrice della banda	Isolamento di altezza:	tipicamente 25db, 30 (massimi)
VSWR BASSO:	1,15 (massimo)	Collegamento:	N femmina
OEM/ODM:	Accettabile	Colore:	personalizzato

Applicazione:	Come stessa combinatrice della banda
Isolamento di altezza:	tipicamente 25db, 30 (massimi)
VSWR BASSO:	1,15 (massimo)
Collegamento:	N femmina
OEM/ODM:	Accettabile
Colore:	personalizzato

Descrizione

550-2700MHZ 300w 2in 2out 3dB accoppiatore ibrido

550-2700MHZ N Combinatore di accoppiamento ibrido a bassa PIM 3dB femminile DAS

Buona PIM fino a -163@43dBm*2
Buone perdite di ritorno
Isolamento elevato

VN-HC2x2-05527-ON-xxx.pdf

Numero della parte	VEN-HC2x2-05527-ON
Frequenza di funzionamento (MHz)	550-2700
Impedenza (Ohm)	50
VSWR	1.25
Accoppiamento (dB)	3
Perdita di inserimento (dB)	± 0.7
Isolamento (dB)	25
IM3 (dBc @ 2×43dBm)	-153/-163
Applicazione	All'interno e all'esterno
Grado di protezione	Protezione IP65
Temperatura di funzionamento (°C)	-40 ~ + 80
Interfaccia	N femminile
Potenza di movimentazione (Watt, massimo)	300
Potenza di picco (Watt, massimo)	1200
Dimensione (mm) ((L×W×H, escluso il connettore)	135.6X45X32
Peso netto (g)	535
Peso dell'imballaggio (kg/pcs)	11.8/20
Dimensioni dell'imballaggio (mm,L×W×H)	170X100X40
Imballaggio Dimensione del cartone (mm,L×W×H)	520X360X105
Conformità ROHS	- Sì, sì.

Gli accoppiatori ibridi sono il caso speciale di un accoppiatore direzionale a quattro porte che è progettato per una divisione di potenza di 3 dB (uguale).e ibridi a 180 gradi.Vinncom dispone di diversi progetti di accoppiatori ibridi basati su micro-strisce, aria dielettrica e film sottile, guida d'onda ecc.

Gli accoppiatori ibridi sono ampiamente utilizzati come accoppiatori direzionali 3db con una porta terminale, possono anche essere utilizzati come combinatori di 2 in 2 out e 2 in 1 out.

Per alcuni usi, gli accoppiatori ibridi possono essere combinati come matrice, ad esempio 4in 4out, 3in 3out ecc.

Vinncom fornisce molti intervalli di frequenza diversi per gli accoppiatori ibridi e sono ampiamente utilizzati nei sistemi DAS e di prova.
