Name: 15 GHz WR-62 DUPLEXER GUIDA D'ONDA
Brand: HeFei Vinncom Electronic Technology Co.,Ltd.
SKU: VN-WGD-15-WR62
Price: 414.00 USD
Availability: InStock

MOQ:	5 PZ
Prezzo:	negotiable
Metodo di pagamento:	L/C, D/A, D/P, T/T
Capacità di fornitura:	500

Informazioni Dettagliate

Descrizione di prodotto

Informazioni Dettagliate

Luogo di origine

Cina

Marca

Vinncom

Certificazione

ISO 9000 ROHS

Numero di modello

VN-WGD-15-WR62

Numero di parte:

VN-WGD-15-WR62

Frequenza operativa (gigahertz):

Planarità (dB):

≤0.5dB

Isolamento (canale L a canale H):

≥70db

Perdita di ritorno (DB):

≥18dB

Perdita di inserzione (dB):

≤1,4 dB

Interfaccia:

WR62 (BJ140)

Descrizione di prodotto

DUPLEXER GUIDA D'ONDA WR-62 15GHz

Protegge i ricevitori sensibili dall'energia del trasmettitore ad alta potenza
Migliora la sensibilità del sistema riducendo la dispersione del trasmettitore nel ricevitore
Intervallo di frequenza da 1 GHz a 110 GHz+

Un DUPLEXER GUIDA D'ONDA fornisce un elevato isolamento tra le porte del trasmettitore e del ricevitore, impedendo al segnale di trasmissione ad alta potenza di danneggiare il front-end del ricevitore sensibile.
In un DUPLEXER GUIDA D'ONDA basato su circulatori, il dispositivo utilizza un CIRCOLATORE GUIDA D'ONDA con due filtri passa-banda collegati a due porte: il circolatore dirige l'energia Tx verso l'antenna e l'energia Rx dall'antenna verso il ricevitore.
In un DUPLEXER GUIDA D'ONDA basato su filtri (utilizzando un magic T o una giunzione a T), i segnali Tx e Rx sono separati da filtri selettivi in frequenza; il filtro Tx passa solo la banda Tx all'antenna e il filtro Rx passa solo la banda Rx dall'antenna.

Collegare il ricevitore alla porta Rx –
Collegare il ricevitore o l'ingresso LNA alla porta Rx del DUPLEXER GUIDA D'ONDA.

Abbinare i tipi di flangia –
Un DUPLEXER GUIDA D'ONDA richiede lo stesso tipo di flangia (UG, CPR, cover o choke) su tutte e tre le porte dei componenti guida d'onda collegati.

Verificare le assegnazioni di frequenza –
Un DUPLEXER GUIDA D'ONDA è tarato in fabbrica per bande di frequenza Tx e Rx specifiche; assicurarsi che le frequenze del sistema corrispondano alle specifiche del DUPLEXER GUIDA D'ONDA.

Codice prodotto	VN-WGD-15-WR62
Frequenza operativa ( GHz )	15
Planarità (dB)	≤0.5dB
Isolamento (canale L verso canale H)	≥70dB
Perdita di ritorno (dB)	≥18dB
Perdita di inserzione (dB)	≤1.4dB
Interfaccia	WR62 (BJ140)

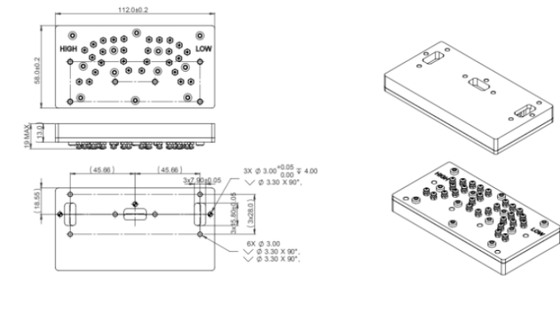

Dimensioni (mm)	Come di seguito
Umidità operativa	5-95%
Temperatura operativa ( ℃ )	-40 ~ +80
Conformità ROHS	Sì
