18-26,5 GHz WR-42 carico ondulato VN-WGLD-1826-WR42
  • nome
  • nome

18-26,5 GHz WR-42 carico ondulato VN-WGLD-1826-WR42

MOQ: 5 PZ
prezzo: negotiable
Metodo di pagamento: L/C, D/A, D/P, T/T
Capacità di fornitura: 500
Informazioni Dettagliate
Descrizione di prodotto
Informazioni Dettagliate
Luogo di origine
Cina
Marca
Vinncom
Certificazione
ISO 9000 ROHS
Numero di modello
VN-WGLD-1826-WR42
Numero di parte:
VN-WGLD-1826-WR42
Frequenza operativa (gigahertz):
18-26.5
Impedenza (Ohm):
50
VSWR:
≤1,03
Interfaccia:
WR42(BJ220)
Evidenziare:

carico di guida d'onda VN-WGLD-1826-WR42

,

Carico di guida d'onda da 18 a 26

Descrizione di prodotto



CARICO GUIDA D'ONDA WR-42 18-26,5 GHz



  • Rischio di danni al sistema ridotto
  • Costruzione compatta e robusta
  • Terminazione affidabile delle porte della guida d'onda inutilizzate



  • Terminazione del porto:
    Collegare l'ingresso flangiato delCARICO GUIDA D'ONDAdirettamente a una porta della guida d'onda, a una porta del circolatore o a una porta dell'accoppiatore direzionale non utilizzata. Assicurarsi che il tipo di flangia (ad es. UG, CPR, coperchio, induttanza) corrisponda al sistema.

  • Considerazione sulla gestione della potenza:

  • Seleziona unCARICO GUIDA D'ONDAcon potenza media superiore alla potenza massima prevista. Per i sistemi pulsati, verificare la capacità di potenza di picco.

  • Requisito di raffreddamento:

    • Basso consumoCARICO GUIDA D'ONDA→ raffrescamento naturale dell'aria.

    • Potenza media → raffreddamento ad aria forzata (ad esempio, ventola incorporata).

    • Alta potenza → raffreddato ad acquaCARICO GUIDA D'ONDAcon circolazione di acqua deionizzata.

  • Orientamento dell'installazione:
    Alcuni ad alta potenzaCARICO GUIDA D'ONDAdeve essere montato con le alette verticali per ottimizzare la convezione. Seguire sempre la scheda tecnica di quello specificoCARICO GUIDA D'ONDA.

  • Verifica:
    Dopo l'installazione, utilizzare un analizzatore di rete per verificare cheCARICO GUIDA D'ONDApresenta una perdita di ritorno migliore di 30 dB (VSWR < 1.065).



                            VN-WGLD-1826-WR42.pdf

Numero di parteVN-WGLD-1826-WR42
Frequenza operativa (GHz)18-26.5
Impedenza (Ohm)50
VSWR≤1,03
Temperatura operativa (℃)-40~+80
InterfacciaWR42(BJ220)

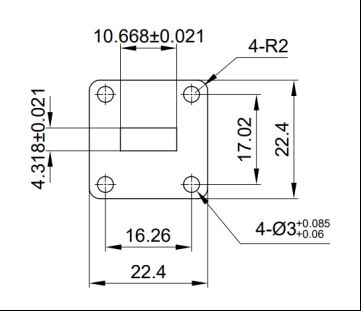

Dimensione (millimetro)Come di seguito
Gestire il potere2 (Watt, massimo)
Conformità ROHSSÌ




18-26,5 GHz WR-42 carico ondulato VN-WGLD-1826-WR42 018-26,5 GHz WR-42 carico ondulato VN-WGLD-1826-WR42 1
