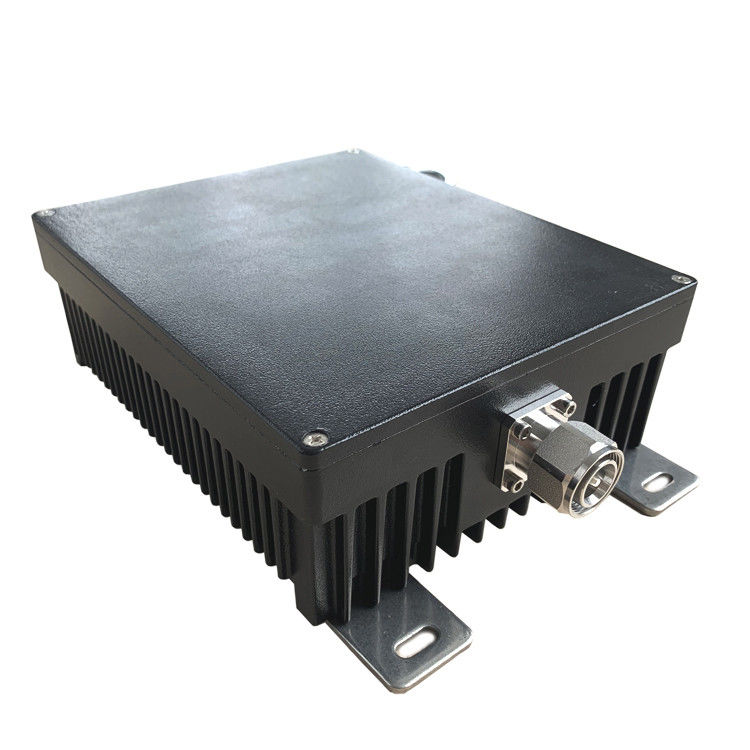

0-4GHz 200W PIM basso 4.3-10M Carico di terminazione

MOQ:	5
prezzo:	negotiable
payment method:	L/C, D/A, D/P, T/T
Supply Capacity:	200pcs al giorno

Detail Information

Descrizione di prodotto

Detail Information

Luogo di origine

Marca

Vinncom

Certificazione

ROHS ISO9000

Numero di modello

VN-LD-4G-200W-OPm-S-160

3rd PIM:

-160~165dbc@43dBm*2 (450~3800MHZ)

Connector:

Cusomized

Color:

Silver

Power Handling:

200 watts (max)

Frequency:

Evidenziare:

4.3-10 50 Ohm Terminazione del carico

Vinncom 50 Ohm Terminazione del carico

200 Watt 4

Descrizione di prodotto

200 Watt 3,8 GHz 4 GHz 6 GHz 4,3-10 Maschio PIM basso -163dbc -165dbc Terminazione del carico RF

Larghezza di banda
Basso PIM -160dBc@43dBm*2
Buona VSWR

VN-LD-4G-200W-OPm-S-xxx.pdf

Numero della parte	VEN-LD-4G-200W-OPm-S-160
Frequenza di funzionamento (GHz)	0-4
Impedenza (Ohm)	50
VSWR	≤1,30 (≤1,2 @ DC-3,8G)
IM₃(dBc @ 2×43dBm)	- 160
Applicazione	All'interno e all'esterno
Grado di protezione	Protezione IP65
Temperatura di funzionamento (°C)	-40 ~ + 80
Interfaccia	4.3-10 Maschio
Potenza di movimentazione (Watt, massimo)	200
Dimensione (mm) ((L×W×H, escluso il connettore)	180X150X62
Peso netto (g)	2340 ± 20
Dimensioni dell'imballaggio (mm,L×W×H)	305 × 170 × 115
Imballaggio Dimensione del cartone (mm,L×W×H)	620 × 360 × 180
Conformità ROHS	- Sì, sì.

0-4GHz 200W PIM basso 4.3-10M Carico di terminazione 0

La carica finta/la terminazione/la carica a bassa PIM è un dispositivo utilizzato per fermare una porta come carica di potenza RF durante il test di altri prodotti RF o per fermare la radiazione di potenza RF quando una porta non è attualmente utilizzata,la teoria sta abbinando impedanze simili a dispositivi reali che saranno collegati al sistema RF. carico fittizio assorbirà anche un po 'di energia e ottenere il riscaldamento quando il sistema RFA funziona, quindi quando si utilizza carico fittizio per fermare qualche porta nel sistema RF, prestare attenzione alla gestione della potenza,altrimenti potrebbe essere surriscaldato..

Vinncom fornirà carichi fittizi di diversa potenza per diversi intervalli di frequenza, può essere fino a 67 GHz.

Per alcuni sistemi RF, sarà necessario un buon valore PIM, vinncom può fornire -130dbc,-140dbc e -165dbc PIM.
