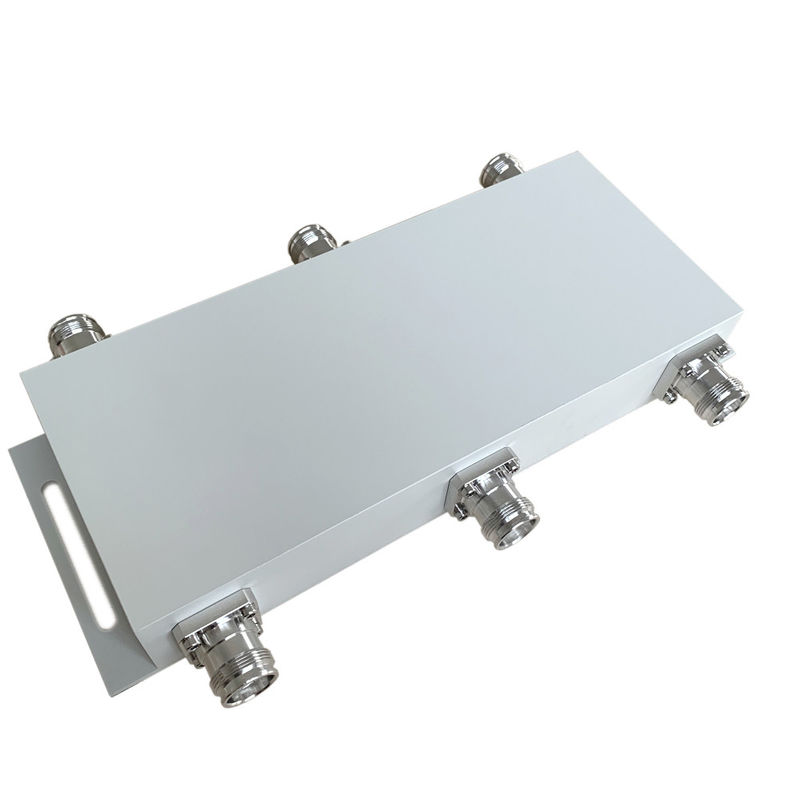

Combinatore di antenne RF ibrido 3x3 dielettrico personalizzato

MOQ:	5 pezzi
prezzo:	negotiable
payment method:	D/A, L/C, D/P, T/T
Supply Capacity:	60pcs al giorno

Informazione dettagliata

Descrizione di prodotto

Informazione dettagliata

Luogo di origine

Marca

Vinncom

Certificazione

ROHS ISO9000

Numero di modello

VN-HC3x3-0738-OP

Frequenza:

698-2700MHz 698-3800MHz

Collegamento:

N femmina

Colore:

personalizzato

OEM/ODM:

Accettabile

PIM basso:

-160dbc

Applicazione:

DAS IBS

RoHS:

Rispetto

Progetto:

Ampia banda

Evidenziare:

Combinatore di antenne 3x3 RF

Combinatore di antenne RF personalizzato

Combinatore a banda larga 3x3

Descrizione di prodotto

698-3800MHz 4.3-10 Mini DIN Femminile PIM basso 3 in 3 Out 3x3 Combinatore ibrido per DAS IBS

Isolamento elevato
Buona PIM fino a -160@43dBm*2
Buono VSWR in tutti i porti

Numero della parte	VEN-HC3x3-0738-OP
Frequenza di funzionamento (MHz)	698-3800
Impedenza (Ohm)	50
VSWR	≤ 1.3
Perdita di inserimento (dB)	5.1±1
Isolamento (dB)	≥ 25
IM3 (dBc @ 2×43dBm)	-155 / -160
Applicazione	All'interno e all'esterno
Grado di protezione	Protezione IP65
Temperatura di funzionamento (°C)	-40 ~ + 80
Interfaccia	4.3-10 Femmina
Potenza di movimentazione (Watt, massimo)	500
Potenza di picco (Watt, massimo)	1500
Dimensione (mm) ((L×W×H, escluso il connettore)	241 × 102 × 40
Peso netto (g)	2200 ± 20
Dimensioni dell'imballaggio (mm,L×W×H)	340 × 225 × 85
Imballaggio Dimensione del cartone (mm,L×W×H)	475 × 350 × 285
Conformità ROHS	- Sì, sì.

Il combinatore ibrido è utilizzato per dividere e combinare i segnali RF. È correlato al ibrido 3 dB che si basa su linee di trasmissione PCB o ibrido dielettrico 3db,ed è più comunemente utilizzato come combinatore nel sistema di antenne distribuite (DAS).

Vinncom ha molti tipi di combinatori ibridi per diverse frequenze, da 130MHZ a 6000MHZ, per esempio, 2in1out,

3 in 3 out, e 4 in 4 out per diversi usi e prodotti personalizzati sono anche i benvenuti.
